Цех металлоконструкций

Название

Возможности

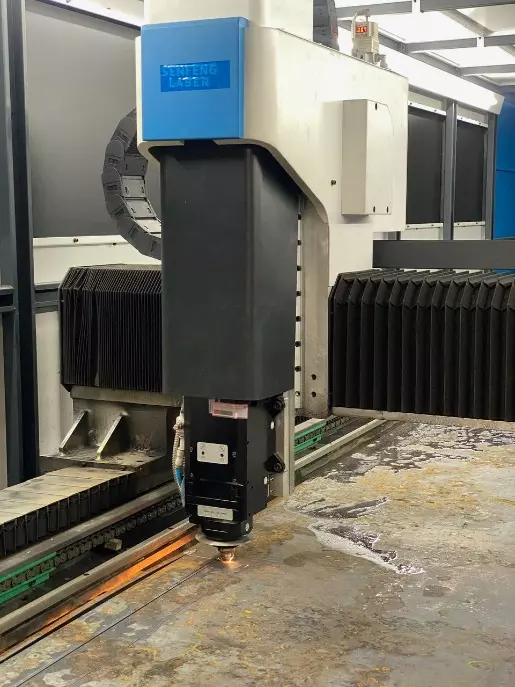

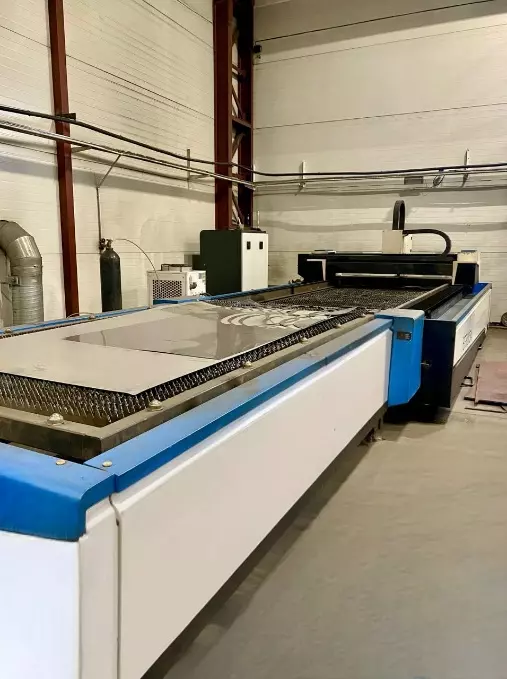

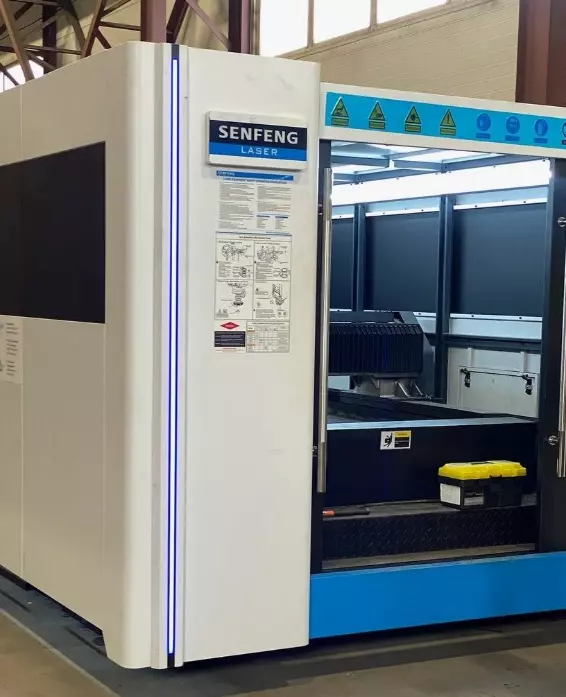

Станок лазерной резки с ЧПУ

Модель: SF6015H, Laser Cutting Machine

Производитель: SENFENG

Комбинированный оптоволоконный станок лазерной резки листового, трубного и профильного проката.

Станок оборудован кабинетной защитой и системой сменных столов (паллет).

Станок оснащается лазерными излучателями мощностью от 1,5 до 6 кВт и серводвигателями мощностью 1,8 кВт, которые обеспечивают скорость холостого хода до 120 м/мин и скоростью реза до 50 м/мин. Это позволяет вести скоростной раскрой металла толщиной в десятки миллиметров.

Данный станок позволяет обрабатывать листы размерами до 6000х1500 мм, а также трубы и профили длиной до 6 м. Диаметры круглых труб – от 15 до 220 мм, сечения квадратных труб – от 15х15 до 220х220 мм.

Мощность станка: 20 кВт

Рабочее поле (стол): 6000 х 1500 мм

Резка металла толщиной от 0,5 мм до 40 мм

Обрабатываемые материалы: латунь, листовой алюминий, нержавеющая сталь, оцинкованная сталь, сталь 09Г2С, сталь Ст3, углеродистая сталь

Название

Возможности

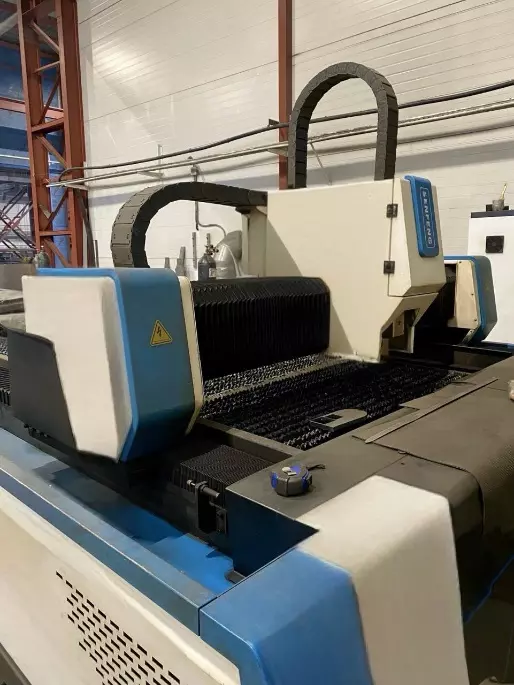

Волоконный станок для лазерной резки металла с ЧПУ

Модель: SF3015A

Производитель: SENFENG

Металлический пластинчатый лазерный резак с обменной платформой с высокоскоростной обменной платформой, с обменом в течение 15 секунд, оснащен волоконно-оптическим лазерным устройством SENFENG.

Мощность лазера: от 1 кВт до 4,3 кВт

Рабочее поле (стол): 3000 х 1500 мм

Резка металла толщиной от 0,5 мм до 16 мм

Название

Возможности

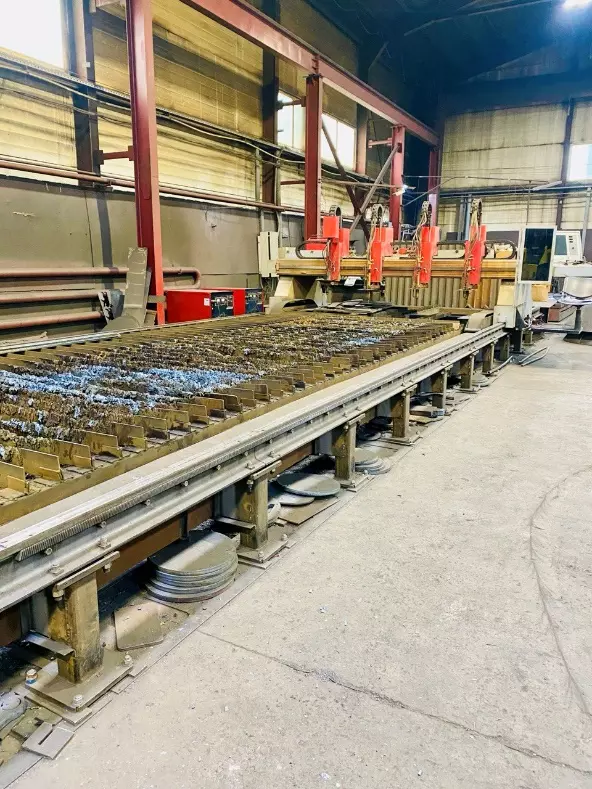

Машина плазменной / газовой резки на рельсах с ЧПУ серии МТР «Кристалл»

Предназначена для высокоточного фигурного раскроя листового проката металлов и их сплавов. Выполняет плазменную и газокислородную резку, а также сочетает эти методы.

Толщина обрабатываемого проката для плазменной резки до 40 мм, для газовой резки – с 25 мм до 200 мм.

Размеры обрабатываемого листа: 2,5 х 9 м

Размер рабочего стола: 2,5 х 9 м

Имеет три газовых резака, что позволяет одновременно вырезать 3 детали. Это повышает производительность, сокращает время выполнения заказа и снижает себестоимость.

Обеспечивает улучшение качества металлопродукции благодаря соблюдению геометрии контуров.

Гарантирует собираемость ваших конструкций, обусловленную минимальной погрешностью изготовления заготовок.

Сокращает количество действий за счет исключения дополнительной разделки кромок под сварку.

Снижает себестоимости изделий из-за значительной минимизации отходов, их перегрузки, складирования и утилизации, что влечет за собой снижение стоимости готовой продукции.

Название

Возможности

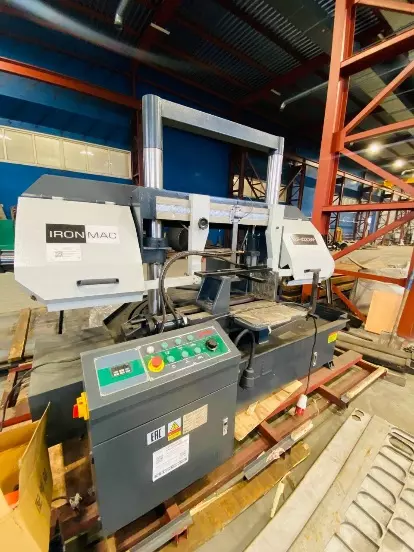

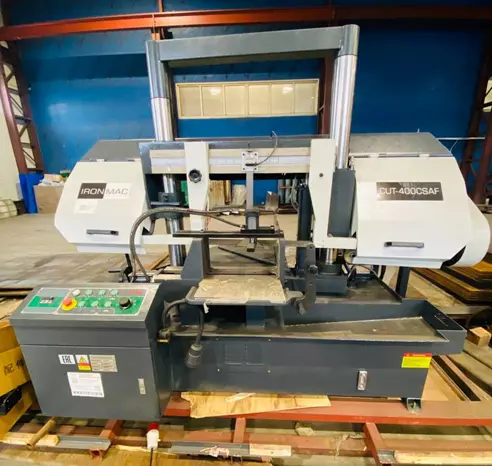

Полуавтоматический ленточнопильный станок с ЧПУ

Модель: СUT-400CSAF

Производитель: IRON MAC

Возможность пиления металла диаметром до 400 мм

Предназначен для раскроя профильных заготовок из чугуна, стали (в том числе инструментальной и нержавеющей), легких и цветных металлов.

Распил осуществляется под углом 45° и 90°.

Параметры реза при 90°: круг 400 мм, квадрат 400 x 400 мм, прямоугольник 400 x 400 мм.

Параметры реза при 45°: круг 300 мм, квадрат 400 x 300 мм, прямоугольник 400 x 300 мм.

Мощность гидравлической помпы: 1,5 кВт

Скорость ленточного полотна: 20 - 100 м/мин

Производительность до 250 резов/смену

Размер ленточного полотна: 41 х 1,3 х 5050 мм

Мощность двигателя: 4 кВт

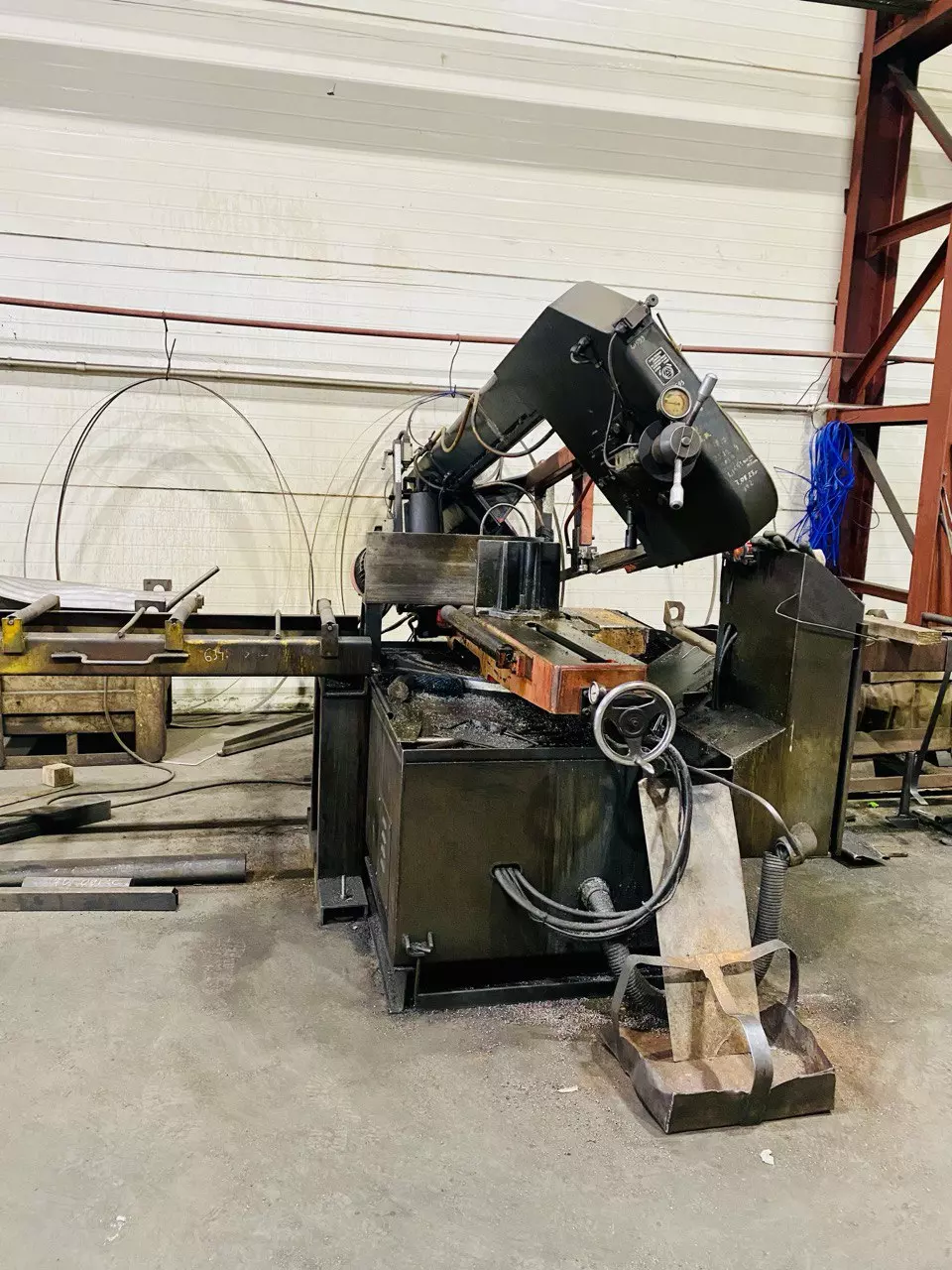

Название

Возможности

Горизонтальный полуавтоматический ленточнопильный станок

Модель: UE-350 SSA

Производитель: Way Train

Для резки проката большого сечения и крупных профильных заготовок.

Позволяет производить распил заготовок под углом до 45º (поворот рабочего стола для резания под углом).

Гибкая регулировка скорости полотна (вариатор), плавная гидравлическая регулировка скорости подачи пильной рамы, щётка для очистки полотна, охлаждение СОЖ с автоциркуляцией.

Станок разработан для резки сплошных заготовок (прокат, поковка), но также может использоваться для резки профильных заготовок (труба, профиль, двутавровая балка) в основном под прямым углом, а также для выполнения угловых резов до 45º.

Размер пиления:
90° 350 мм 350х750, 250х800 мм
45° 350 мм 350х430 мм

Поворот рабочего стола: от 0° до 45°

Скорость полотна: 20 - 66 м/мин

Мощность двигателя: 3,75 кВт

Размеры полотна: 41 х 1,3 х 4710 мм

Габариты: 2600 х 960 х 1670 мм

Название

Возможности

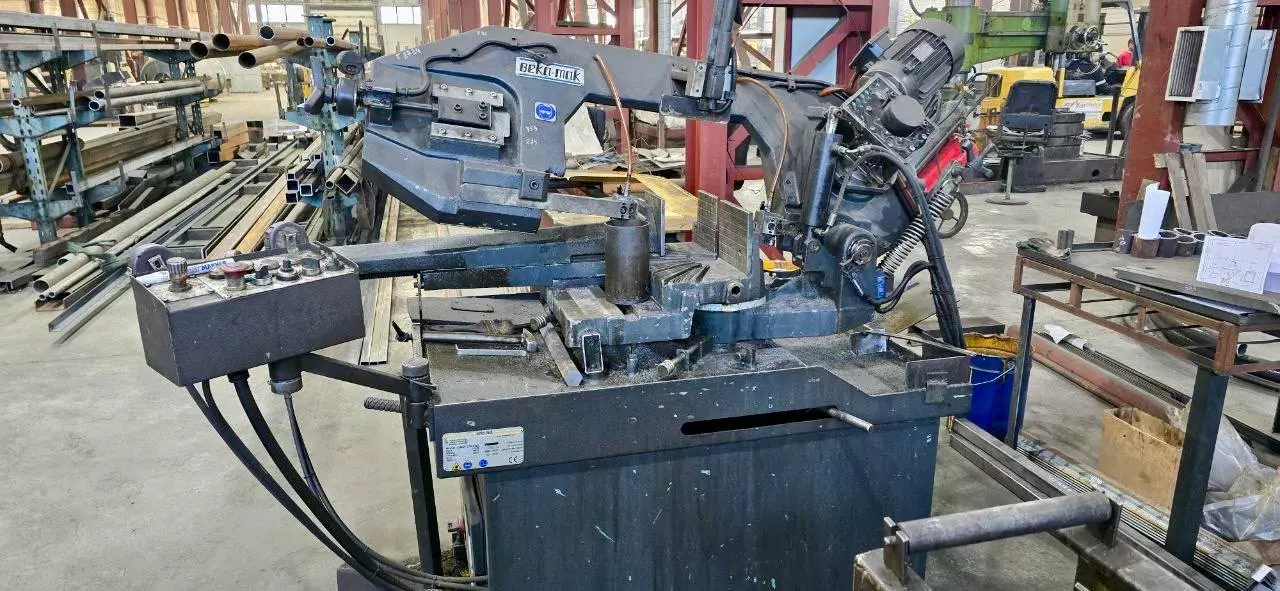

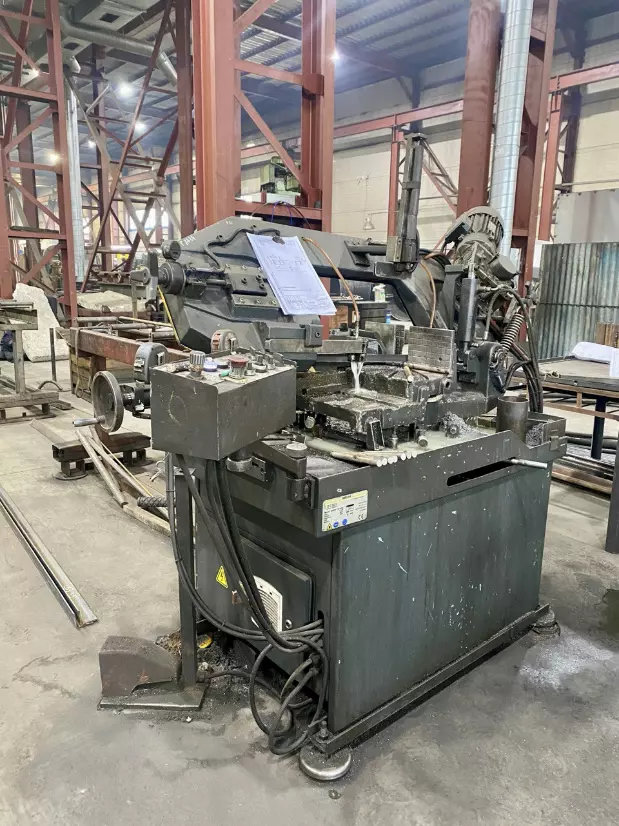

Полуавтоматический ленточнопильный станок

Модель: BMSY 270 DGH

Производитель: Вeka-Мak

Идет с гидравлическими тисками и скоростью вращения полотна 15-120 м/мин. Используется для резки сталей, включая инструментальные, нержавеющую сталь и титан, профильного и сплошного сечения.

Подходит как для нарезки пакета заготовок, так и профилей большого размера. Станок имеет поворотную раму в две стороны и способен резать заготовки под углами 0°, +15°, +30°, +45°, +60°, -15°, -30°, -45°. Рабочие перемещения пильной рамы вниз и вверх происходят посредством гидроцилиндра, управляемым с пульта оператора.

Максимальное сечение заготовки: 270х270, 350х220 мм.

Главный привод: 1,5 кВт

Скорость ленточного полотна: 15-120 м/мин

Размеры ленточного полотна: 3160 x 27 x 0,9 мм

Мощность гидронасоса: 0,37 кВт

Насос подачи СОЖ 0,12 кВт

Высота рабочего стола: 910 мм

Тип конструкции – маятниковый

Поворот пильной рамы в две стороны

Используется для производительной резки профильного и сортового металлопроката.

Максимальный габарит для резки прямоугольного сечения 350 мм х 400 мм, круглого сечения диаметром 280 мм.

Название

Возможности

Гильотинные ножницы (гильотина)

Модель: НГ13Г.01

Производитель: Южно-Уральский механический завод

Предназначены для прямой продольной и поперечной резки листового металла толщиной до 13 мм и шириной до 2500 мм.

Резка металла производится за один ход ножа по разметке или упору.

Управление настройкой работы ножниц осуществляется с пульта, рабочий ход с педали. Электрическая схема обеспечивает работу ножниц на одиночных и автоматических ходах.

Высокое качество реза и надежность ножниц позволяют эксплуатировать данное оборудование в производствах с высокими требованиями к качеству оборудования.

Название

Возможности

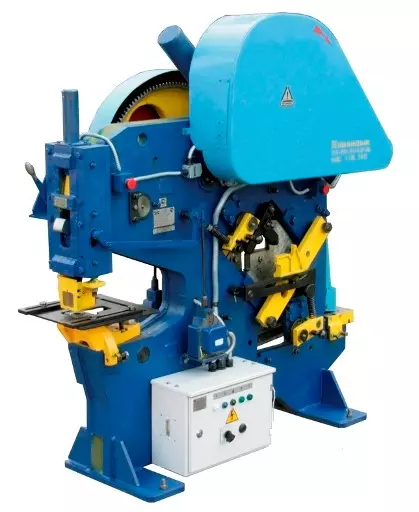

Пресс-ножницы НГ5222

Предназначены для обработки полосового, сортового и фасонного проката путем его резки, пробивки отверстий и вырубки открытых пазов в нем.

Мощность: 5,5 кВт

Позволяют отрезать полосовой, сортовой, профильный металлопрокат, пробивать в нем отверстия, а также вырубать открытые пазы.

Наибольшая толщина и ширина полосы обрабатываемого проката: 18х190 мм

Наибольший диаметр круга: 50 мм

Пробиваемое отверстие: диаметр, толщина материала – 32х16 мм

Наибольшие размеры пробиваемых пазов прямоугольной формы: толщина, ширина, длина 10х65х80 мм

Название

Возможности

Универсальные пресс-ножницы

Предназначены для разрезания крупных (до 200 мм в длину), толстых (16 мм - 28 мм) листов сортового или фасонного проката

Название

Возможности

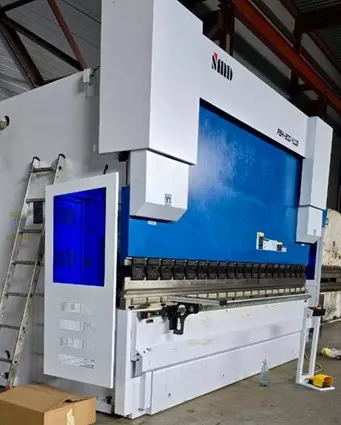

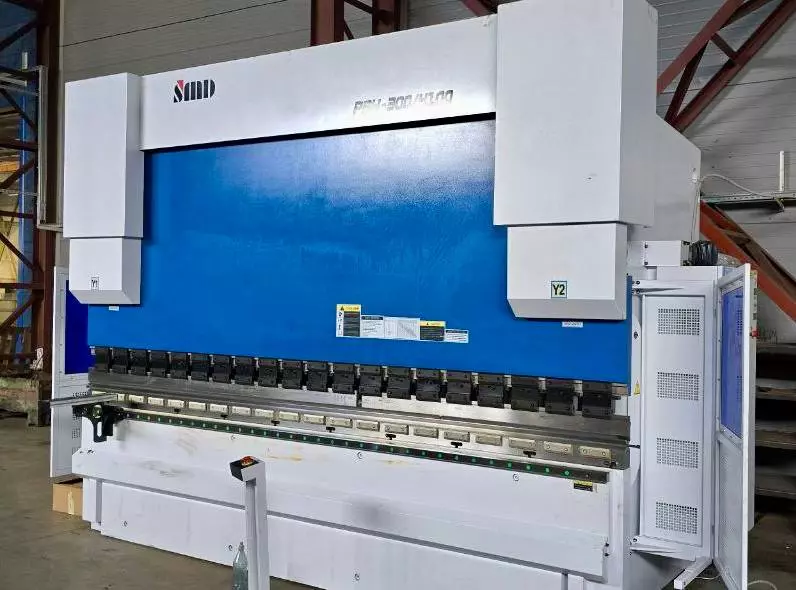

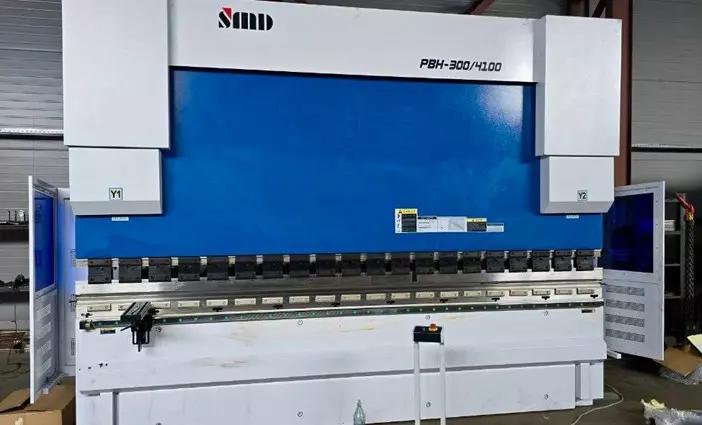

Листогибочный пресс с ЧПУ «РВН 300-4100-4V»

Модель: РВН 300-4100-4V

Производитель: SMD

Рабочая длина гиба: 4100 мм

Рабочее усилие: 300 тонн

Возможность гнуть металл толщиной от 1 мм до 40 мм

Номинальное давление: 3000 (кН)

Год выпуска: 2025г.

Мощные гидроцилиндры и надёжная гидравлическая система позволяют производить операции гибки с высокой скоростью. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем.

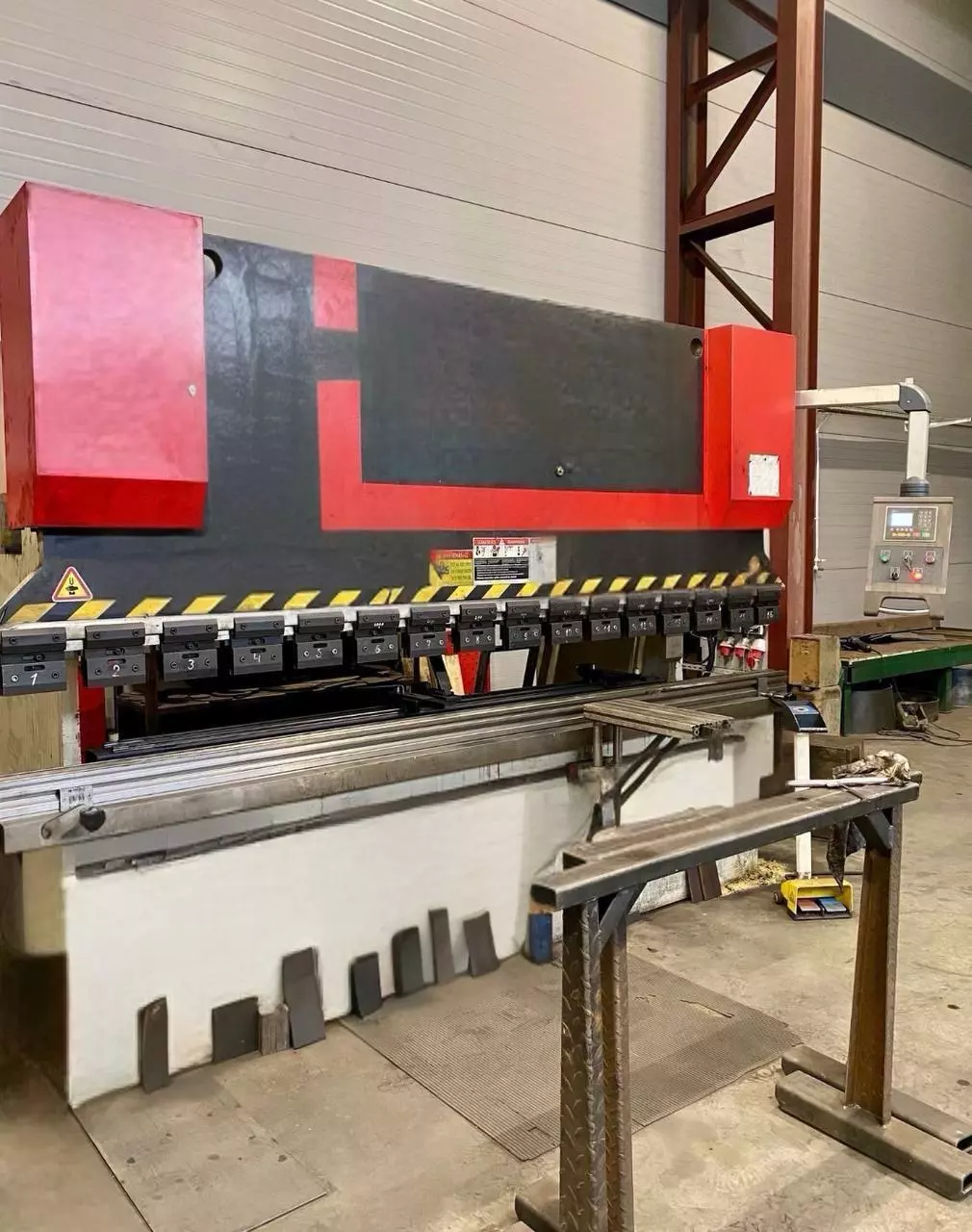

Название

Возможности

Листогибочный гидравлический пресс с ЧПУ

Модель: WEH-160/3100

Производитель: YAWEI MACHINE

Рабочая длина гиба: 3100 мм

Рабочее усилие: 160 тонн

Возможность гнуть металл толщиной от 1 мм до 20 мм

Мощность двигателя 11 кВт

Скорость опуская, рабочая, подъема верхней траверсы: 100/8,5/95 мм/сек

Мощные гидроцилиндры и надёжная гидравлическая система позволяют производить операции гибки с высокой скоростью. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем.

Название

Возможности

Станок гидравлический листогиб

Модель: KPB 125-3200

Производитель: Nantong Fengli Machine Tool

Предназначен для гибки изделий из листового проката. Автономную и производительную работу оборудования обеспечивают средства автоматизации — во всех комплектациях модели оснащаются программируемым контроллером или системой ЧПУ.

Надежная гидравлика обеспечивает точность выполнения операций.

Мощность: 7,5 кВт

Рабочее усилие: 125 тонн

Рабочая длина гиба: 3200 мм

Возможность гнуть металл толщиной от 1 мм до 10 мм

Глубина зева: 320 мм

Высота открытия: 380 мм

Ход пуансона: 120 мм

Расстояние между колоннами: 2400 мм

Скорость перемещения траверсы: рабочая 12 мм/с, возврата 180 мм/с, подвода 180 мм/с

Название

Возможности

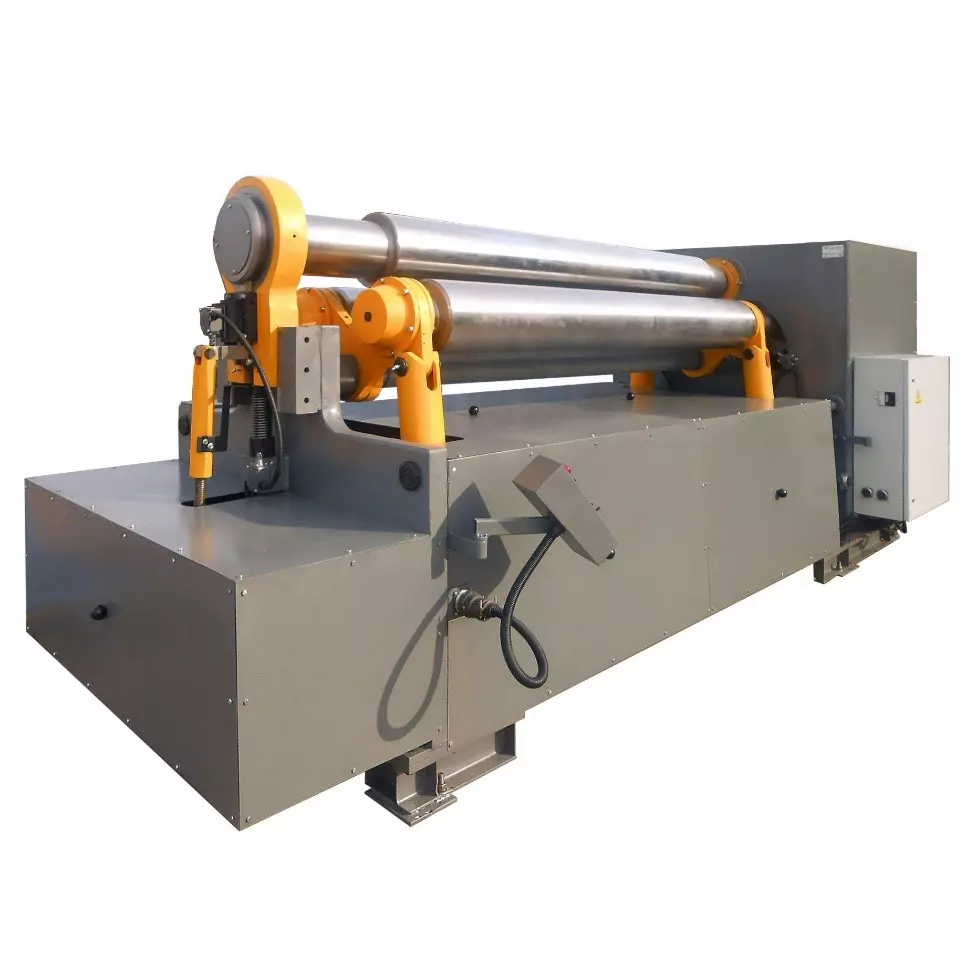

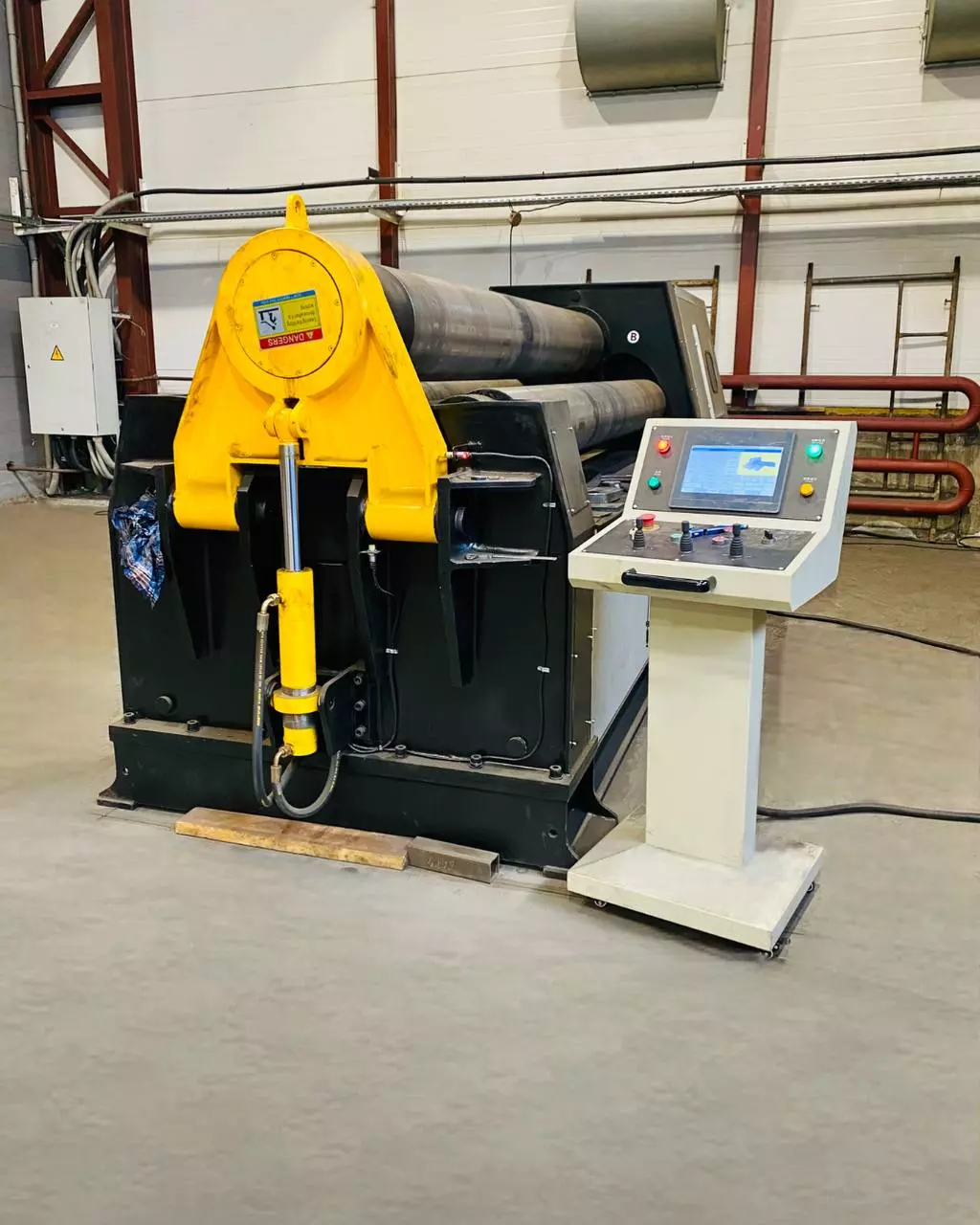

Вальцы четырехвалковые гидравлические

Модель: 4R HSS 16/2500 X330

Производитель: Plate Rolling Machine

Возможность гнуть металл в круг.

Устройство для гибки конусов, закаленные валы, цифровая индикация положения валов, выносная панель управления, двухскоростной двигатель;

Автоматическая калибровка валов обеспечивает высокую точность работы и превосходное качество продукции.

Большое количество опций существенно расширяют возможности станка.

Название

Возможности

Листопрокатный станок IRON MAC

Возможность гнуть металл в круг

Максимальная толщина гибки 16 мм

Максимальная длина листа 2500 мм

Минимальный диаметр 330 мм

Максимальный диаметр любой

Возможность гнуть максимальный размер любого диаметра

Название

Возможности

Вальцы 3х валковые листогибные

Модель: ИБ2220

Предназначены для гибки цилиндрических заготовок из листового материала с пределом текучести σт=250 МПа (25 кгс/мм.кв.) в холодном состоянии.

На машинах допускается гибка конических заготовок из листового материала, а также гибка уголков, полос, квадратов, труб, швеллеров.

Размер листа для гибки: 2000 х 10 мм

Скорость гибки регулируемая: 2,9 – 9,3 м/мин

Мощность главного электродвигателя: 7,5 кВт

Название

Возможности

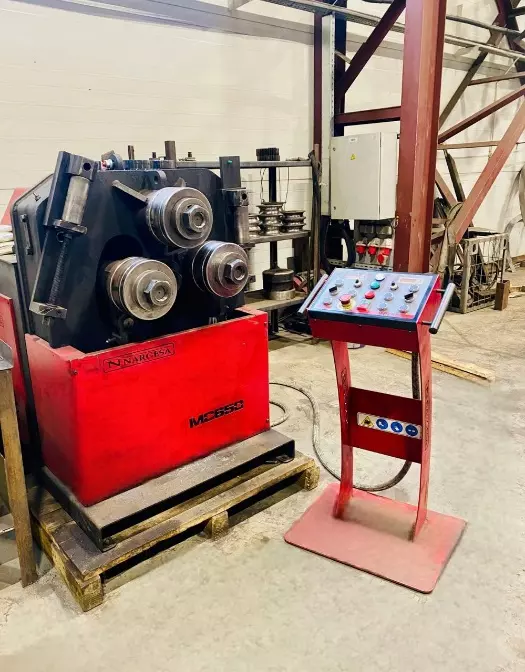

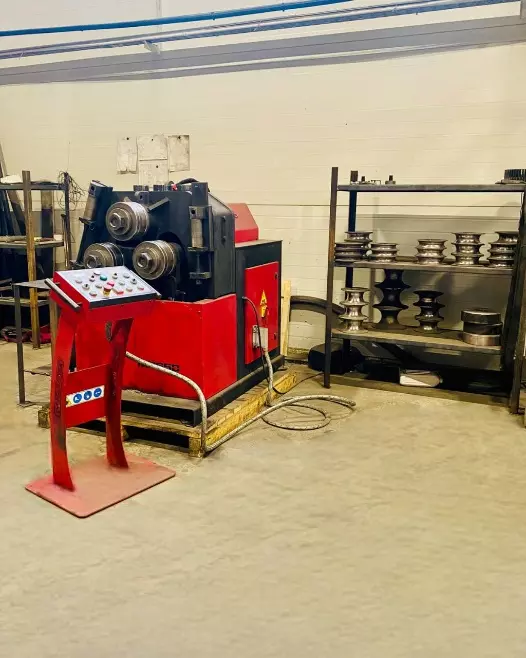

Профилегибный станок

Модель: MC650

Производитель: NARGESA

Станок оснащен 9 стандартными роликами, с помощью которых можно изготавливать любые профили: квадратная труба, прямоугольная, сплошная квадратная балка, круглая и прямоугольная, U-образный, Т-образный профиль, угол, полосу, пруток и другое.

С возможностью вальцовки трубы.

Две рабочих позиции, горизонтальная и вертикальная, без необходимости использования дополнительных инструментов.

С боковых сторон станка установлены вспомогательные ролики, которые корректируют гибку деталей.

Максимальный диапазон гибки круглой трубы составляет 4 дюйма или 101,6 мм; диаметр валов – 202 мм, рабочая длина вала – 130 мм.

Скорость роликов:​ 5 оборотов в минуту.

Станок позволяет изготавливать различные изделия, начиная от теплиц, столов, стульев, дверей, окон, поручней, ограждений, беседок, уличных фонарей, ограждений для дорожных развязок, парковок для велосипедов, перил, навесов, столбиков… и заканчивая изделиями сложной геометрии.

Диаметр валов, электронное управление и другие характеристики делают его одним из лучших станок на рынке в трех-роликовой категории станков для гибки различных труб и профилей.

Безопасная передача, благодаря использованию закалённых зубчатых шестерен. Ролики из закаленной и ректифицированной стали. Улучшенная эффективность потребления энергии.

Электрогидравлическое управление. Пределы изгиба, программируемые с помощью потенциометра.
