Рубка листового металла на гильотине: когда механика экономически выгоднее лазерной резки

При проектировании технологических карт и подборе метода раскроя толстолистовой стали лазерные или плазменные ЧПУ-комплексы не всегда являются оптимальным выбором. Для работы с деталями прямолинейного контура инженеры чаще выбирают мощную механическую оснастку. Она разделяет сплав мгновенно, без термического воздействия, полностью сохраняя исходную структуру проката.

В данном техническом обзоре специалисты компании «СпецЭлектродСервис» провели детальный экономический и технологический анализ, чтобы определить, в каких случаях механический раскрой на гильотинных ножницах становится безальтернативным решением, а когда его применение экономически неоправданно.

1. Технологические особенности и физика процесса рубки металла

Технология раскроя на гильотинных ножницах принципиально отличается от термических методов (лазерного, плазменного или газокислородного). Здесь полностью отсутствуют сфокусированный световой луч, высокотемпературная плазменная дуга или режущие газы, а сам обрабатываемый сплав не подвергается температурному нагреву. Процесс построен на законах физики и сопротивления материалов:

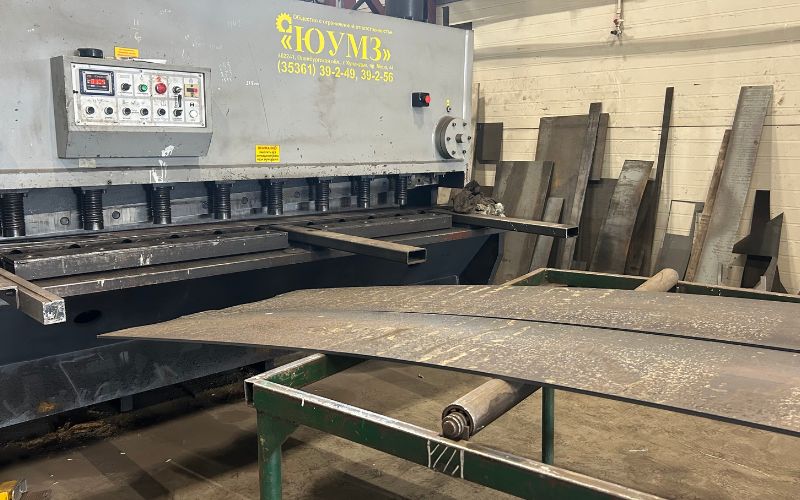

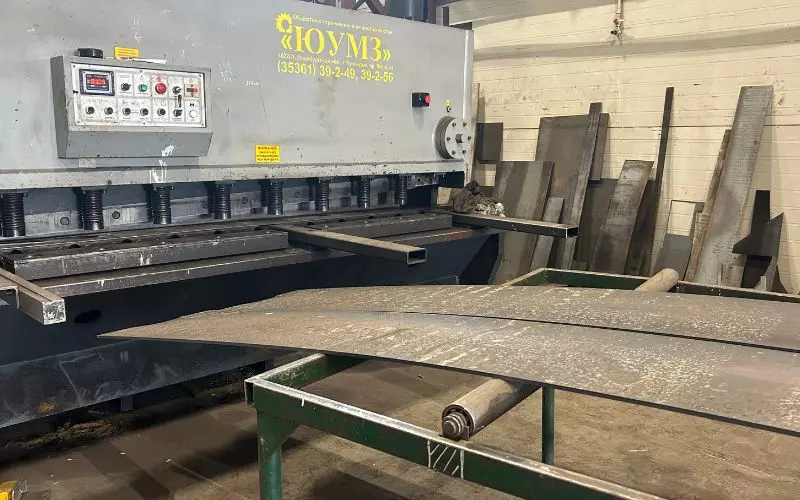

1. Листовая сталь укладывается на рабочий стол координатного типа.

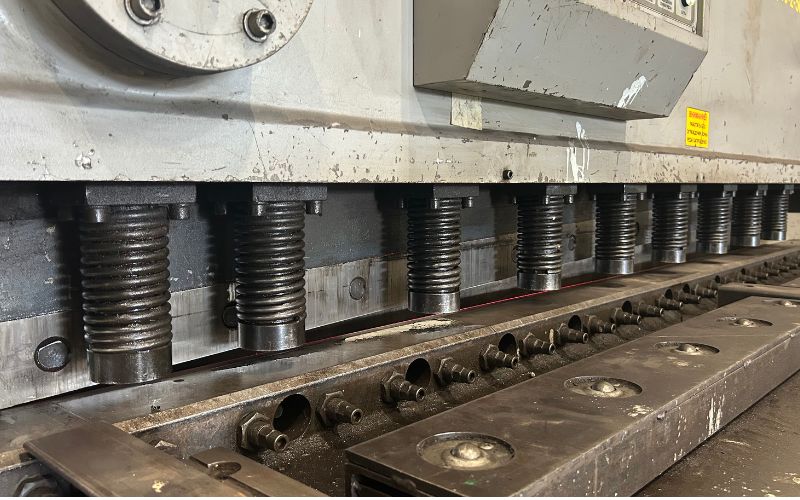

2. Материал жестко фиксируется по всей длине с помощью мощных гидравлических прижимных балок, что исключает смещение листа во время реза.

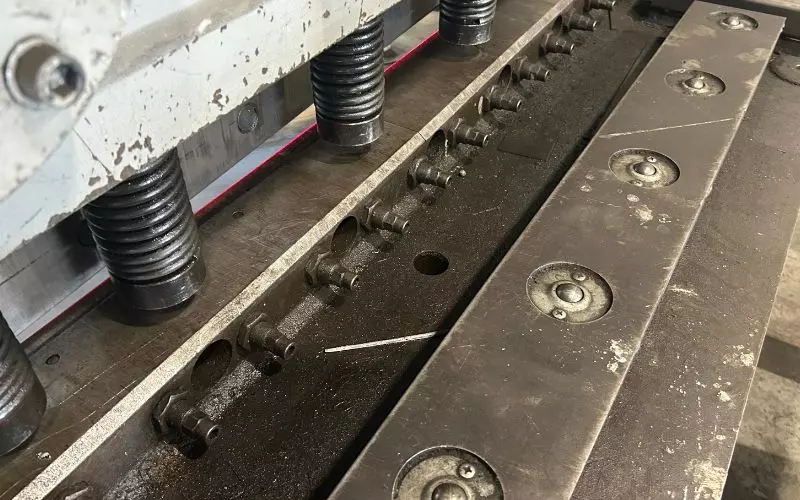

3. Верхний подвижный нож, установленный под строго рассчитанным углом наклона, под колоссальным гидравлическим давлением опускается на заготовку.

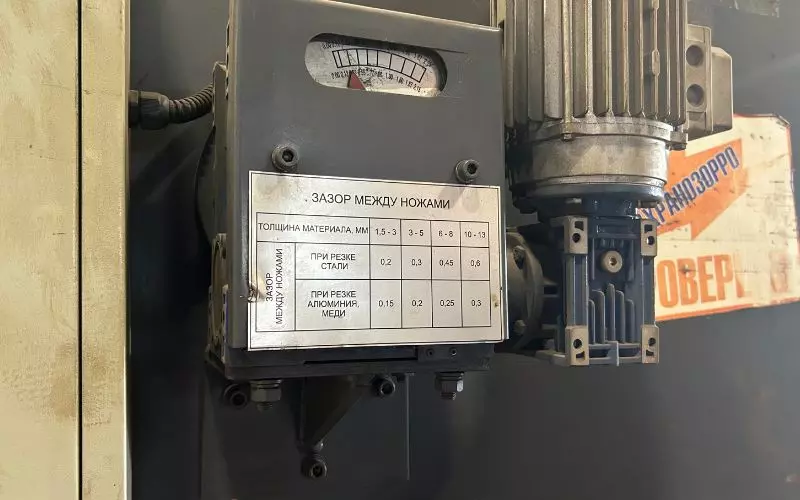

Сдвиг происходит мгновенно. На первом этапе лезвие внедряется в структуру материала, формируя контролируемый надрез, после чего под воздействием критического давления происходит направленный скол заготовки по заданной траектории. В результате зазор между ножами подбирается точно под толщину и предел прочности конкретной марки сплава, обеспечивая геометрию заготовок в пределах требуемых линейных допусков и 14-го квалитета без завалов углов.

2. Экономическое обоснование: почему гильотина выгоднее лазерных станков

При проектировании технологических процессов производства металлоконструкций лазерная резка часто рассматривается как безальтернативное решение. Но если перевести инженерную задачу на язык цифр и коммерческой выгоды, дорогостоящее ЧПУ-оборудование для прямолинейного раскроя становится нерентабельным. Внедряя классические методы обработки, технологи доказывают, что механический сдвиг на заготовительном этапе превосходит альтернативные варианты по 5 веским экономическим и технологическим факторам.

2.1. Минимальная себестоимость одного погонного реза

Лазерный раскрой — высокоэнергоемкий и капиталоемкий процесс. В стоимость погонного метра лазерного раскроя включается амортизация сложнейших станков, высокая оплата труда операторов ЧПУ, а также постоянный расход дорогостоящих технических газов (высокочистого кислорода или азота) и оптических элементов (сопел, линз). Гильотина потребляет электроэнергию только в момент совершения удара, а ее рабочий инструмент требует лишь регламентной заточки ножей. Как результат — себестоимость одного реза ножницами в 2–4 раза ниже лазерного.

2.2. Высокая скорость раскроя листовой стали

Лазерная голова физически обязана пройти весь путь от точки А до точки Б, пошагово расплавляя сталь сантиметр за сантиметром. Скорость перемещения портала жестко ограничена толщиной заготовки. Кривошипные ножницы совершают один рубящий удар за 1–2 секунды. При этом длина одного непрерывного реза может составлять 3000–4000 мм за один рабочий цикл. Пачка стальных листов, на раскрой которой лазером уйдет несколько часов, на гильотине обрабатывается за 10–15 минут.

2.3. Чистая кромка без окалины, наплывов и грата

При термическом воздействии луча или плазмы сплав переходит в жидкую фазу... Перед проведением сварочных работ или нанесением антикоррозийных покрытий торцы приходится долго зачищать углошлифовальными машинами (болгарками). После гильотины срез остается холодным, ровным и чистым, грат полностью отсутствует. Сталь не меняет свою внутреннюю структуру и сразу готова к сборке и сварке.

2.4. Полное отсутствие температурной деформации

При термическом раскрое тонкого полотна (толщиной 1–3 мм) лазерным лучом возникает сильное локальное тепловое поле. Внутренние напряжения вызывают коробление заготовки — деталь выгибается дугой («ведет»). Рубка на аппарате полностью исключает тепловые деформации. Готовое изделие сохраняет идеальную плоскостность исходного сырья.

2.5. Отсутствие требований к предварительной подготовке поверхности сырья

Оптические системы лазерных станков крайне капризны к качеству поступающего сырья. Наличие плотного слоя ржавчины, масляной пленки или окалины на горячекатаном листе может приводить к отражению луча, сбоям фокусного расстояния и росту процента брака. Гильотинный сдвиг не требует предварительной химической очистки или дробеструйной обработки поверхности. Ножи с одинаковой точностью и скоростью рубят как чистую оцинкованную сталь, так и лежалый горячекатаный лист.

3. Технические ограничения технологии гильотинного сдвига

Несмотря на высокую экономическую эффективность, метод имеет строгие технологические границы, обусловленные физикой процесса:

• Только прямолинейный раскрой: Контур детали должен состоять исключительно из прямых линий. Получить радиусы, фигурные вырезы или внутренние замкнутые отверстия на гильотине технически невозможно.
• Ограничение по толщине листа: Максимальная толщина обрабатываемого листа напрямую зависит от предела текучести и прочности сплава. Для стандартных углеродистых сталей (Ст3сп, 09Г2С) верхний предел большинства промышленных ЧПУ составляет 12–16 мм, для нержавеющих сталей — 6–8 мм. При превышении этих параметров резко возрастает риск завала кромки или повреждения режущего инструмента.

4. Сравнительный анализ: параметры выбора между гильотиной, лазером и плазмой

5. Сфера применения: для каких металлоконструкций рубка на ножницах идеальна

Раскрой на кривошипных и гидравлических гильотинных ножницах — это наиболее эффективный способ быстро разделить листовой прокат на части при серийном и мелкосерийном производстве следующих элементов строительного и промышленного назначения:

• Строительные закладные детали по ГОСТ 10922-2012: квадратные, прямоугольные и трапециевидные изделия для закладки в фундаменты, фиксации опор, колонн и технологических эстакад.
• Элементы жесткости металлоконструкций: соединительные косынки, опорные пластины, подкладки и ребра жесткости для монтажа тяжелых балок и ферм.
• Полосы и штрипсы: заготовки заданной длины и ширины. Использование механического сдвига повышает коэффициент раскроя, минимизируя неделовой отход металла в соответствии с регламентом «Как подготовить заготовки для рубки на гильотине: форматы, допуски, припуски» при последующей конвейерной штамповке, гибке или профилировании.
• Простые заготовки под мехобработку: пластины, которые на последующих технологических этапах будут подвергаться координатному сверлению или фрезеровке.
• Заготовки для гнутых профилей: элементы простых стальных коробов, защитных лотков, деталей вентиляционных систем и швеллеров.

Технологический критерий выбора процесса: Если в геометрии детали отсутствуют окружности, фигурные пазы и внутренние замкнутые контуры — выбирайте рубку. Анализ реальных смет доказывает, что в этом сценарии использование механических ножниц экономит до половины бюджета, который закупщики обычно тратят на высокотехнологичное лазерное оборудование.

6. Индустриальный раскрой стального листа на заводе металлоконструкций

Экономический эффект от использования оборудования достигается только при условии безупречного технического состояния оборудования. Если ножи затуплены или зазор между ними выставлен неверно, вместо идеального холодного реза заказчик получит смятую кромку, заваленный угол и деформированный лист с выраженными заусенцами, требующий ручной доработки.

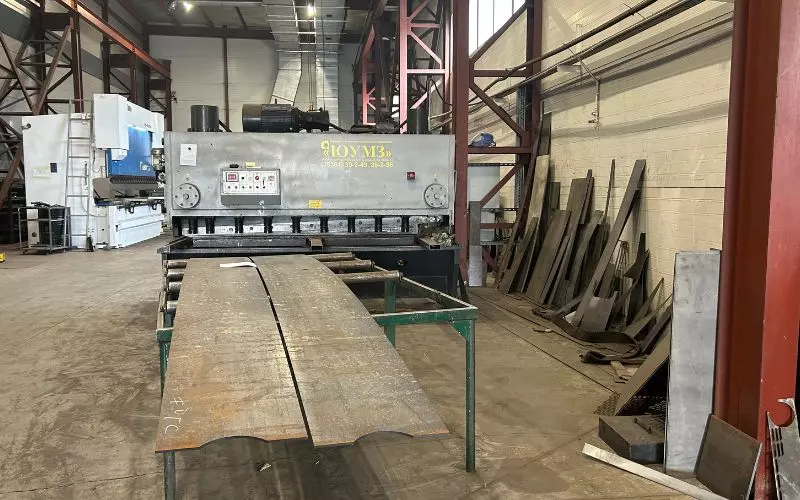

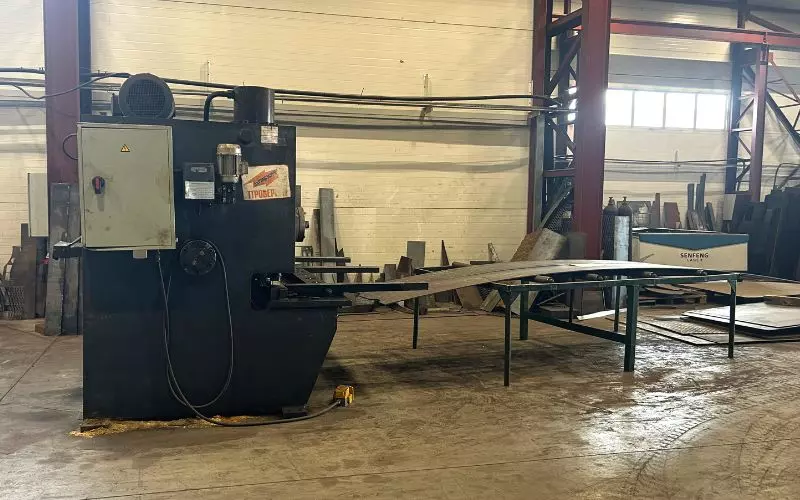

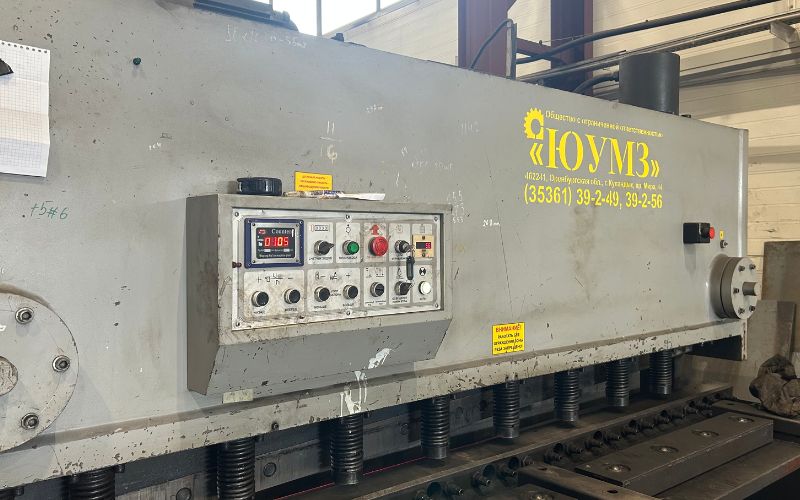

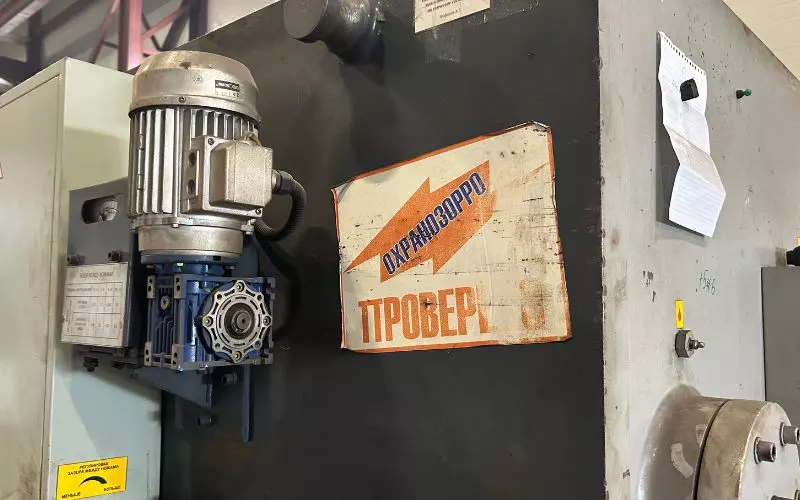

Наш заводской цех металлообработки осуществляет высокоточный раскрой листового и сортового проката в Красноярске на тяжелых автоматизированных комплексах с ЧПУ и кривошипных ножницах. Практика наших инженеров подтверждает: внедрение комплексного механического раскроя в качестве базового технологического процесса позволяет предприятиям Красноярска сократить издержки на закупку деталей до 60%.

Мы обеспечиваем высокоточный раскрой листовой стали длиной до 3000 мм и толщиной до 16 мм для предприятий Красноярска и Красноярского края. Мы берем на себя полный цикл производства металлоконструкций: от поставки сертифицированного стального листа с собственного склада и рубки закладных деталей до ультразвукового контроля сварных швов (УЗК), гибки, сверления отверстий и нанесения антикоррозийных покрытий. Вся продукция отгружается с полным пакетом исполнительной документации и паспортами качества в соответствии с требованиями ГОСТ.

Чтобы рассчитать металлоемкость проекта, минимизировать отходы сырья и получить детальную B2B-смету по чертежам КМ/КМД (с учетом НДС), направьте техническое задание инженерам нашего производственного департамента. Организуем оперативную доставку готовой продукции по Красноярску и Красноярскому краю. Поставки осуществляются по всей территории России с соблюдением согласованных сроков.
