От чего зависит стоимость и качество кромки при газовой резке листового металла

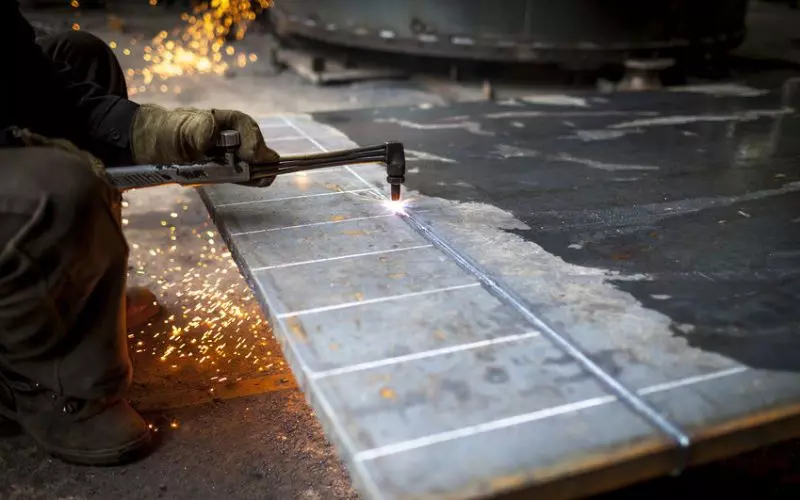

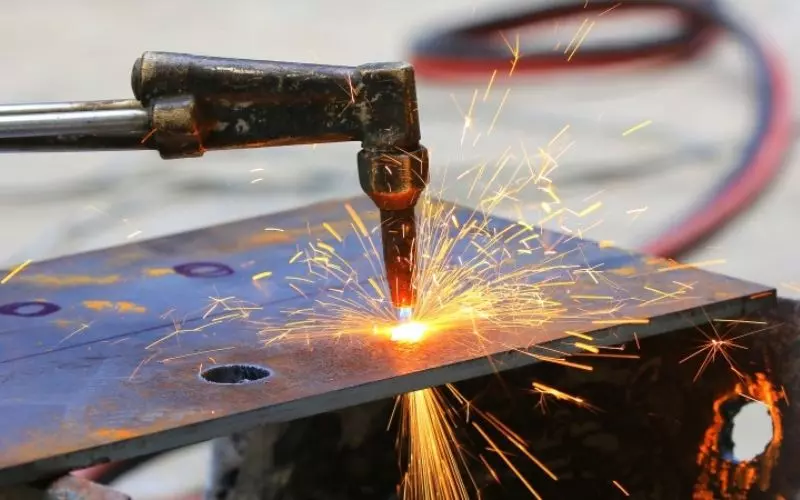

В тяжелом машиностроении газовая (кислородная) резка остается главным методом раскроя толстолистового проката. Однако у технологии газовой резки металла листов есть укоренившийся стереотип: считается, что кромка после кислородной обработки всегда получается грубой, «рваной» и требует долгой, дорогостоящей механической обработки деталей в рамках заготовительного производства.

На самом деле, нормативное качество кромки при газовой резке металла — это не случайность, а управляемый технический параметр. Высокое и стабильное качество кромки, идеальный рез без наплывов и с минимальной шероховатостью вполне реальны, если оборудование настроено правильно.

Разбираем, от чего зависит рыночная цена газовой резки, какие факторы определяют чистоту раскроя и как провести жесткий аудит готовых деталей перед приемкой партии готовой продукции.

Параметры качества и дефекты кромки при газовой резке металла

При оценке готовой детали недостаточно просто измерить её габариты рулеткой. Качество кромки складывается из четырех ключевых физико-химических показателей.

Окалина как индикатор перегрева

Окалина — это поверхностный слой оксидов железа, образующийся на плоскости листа и верхних гранях реза из-за высокотемпературного нагрева. Сама по себе окалина естественна для термических методов, но её избыток указывает на перегрев заготовки. Если окалина лежит толстым слоем и шелушится, это усложнит последующую грунтовку или покраску деталей — покрытие сойдет вместе с оксидной коркой.

Шлак и грат на нижней грани детали

Шлак представляет собой застывшие капли расплавленного металла и оксидов на нижней кромке реза. В цехах грат делят на два типа:

• Легкоотделимый: наплыв отлетает от легкого удара молотком или зачистного круга. Это признак нормального технологического процесса.
• Трудноотделяемый: намертво приварен к нижней кромке детали. Его удаление превращается в полноценную слесарную операцию, которая сжигает рабочее время и ресурсы. Такой наплыв образуется из-за слишком низкой скорости резки, недостаточного давления режущего кислорода или неверного баланса горючей смеси.

Неровности и бороздки (шероховатость)

Идеальная кромка должна быть вертикальной и гладкой. На практике на ней часто остаются бороздки — следы от струи кислорода.

• Если бороздки направлены назад (наклонены против хода движения резака), значит, скорость резки завышена — струя не успевала прорезать металл насквозь.
• Если бороздки глубокие, хаотичные и прерывистые — дело в загрязнении мундштука резака или нестабильном ходе портала ЧПУ (вибрации, люфты направляющих), что увеличивает риск деформации листового металла.

Зона термического влияния (ЗТВ)

Зона термического влияния — это скрытый, но самый коварный дефект. Это участок металла вдоль линии реза, который не расплавился, но изменил свою кристаллическую структуру из-за экстремального термического воздействия и последующего охлаждения.

В ЗТВ сталь может локально закалиться (стать слишком твердой и хрупкой), что приведет когда начнется дальнейшая механическая обработка ЧПУ на металлообрабатывающих станках. В худшем случае в прикромочных слоях образуются микротрещины, которые под нагрузкой в готовом изделии могут вызвать разрушение всей конструкции. Чем медленнее движется резак, тем шире становится ЗТВ.

Технологические факторы и цена газовой резки деталей

Если при приемке деталей вы видите неудовлетворительный результат, причина всегда кроется в трех технологических параметрах:

1. Скорость перемещения резака. Избыточная скорость дает недорез и сильный наклон бороздок. Заниженная скорость приводит к оплавлению верхнего края детали и формированию монолитного трудноудаляемого шлака снизу.
2. Расстояние от мундштука до поверхности металла. Оптимальный зазор — от 4 до 8 мм (в зависимости от толщины плиты). Если поднять резак слишком высоко, верхняя кромка завалится и оплавится. Если опустить слишком низко — металл перегреется, а брызги шлака быстро забьют сопло.
3. Чистота режущего кислорода. Для идеального раскроя подавать в кислородный резак газ чистотой не менее 99,5%. Падение чистоты всего на 1% не только увеличивает расход газа на четверть, но и резко повышает количество трудноотделяемого грата.

Чек-лист проверки качества реза перед приемкой партии

Используйте этот пошаговый алгоритм перед приемкой партии при входном контроле деталей на складе или производственной площадке, чтобы отсечь брак до начала сварочных или сборочных работ. За основу критериев можно взять стандарты ГОСТ 14792-80 или международный аналог ISO 9013.

Краткий итог

Если вы хотите заказать резку металла по выгодной стоимости, доверяйте обработку материалов крупным заводам. Параметры оборудования определяют не только качество, но и то, из чего складывается итоговая цена газовой резки за погонный метр. Качественная газовая резка металла не требует обязательной последующей фрезеровки, если технолог правильно соотнес скорость, давление газов и толщину плиты.

Вся продукция полностью соответствует жестким регламентам, конструкторской документации и корпоративным техническим условиям (ТУ). Внедрение жесткого контроля по чек-листу на этапе приемки позволяет заказчикам экономить до 30% бюджета на финишной обработке деталей и полностью застраховать производство от скрытого брака, связанного с перегревом сталей. Планируя заказать резку металла для закрытия потребностей предприятия, учитывайте параметры чистоты газов, отправив чертежи через форму на сайте.
