Правильная предпроизводственная подготовка чертежей и карт раскроя — это 90% успеха при заказе металлообработки. Высокоточная рубка листового металла на гильотине ценится за свою скорость и идеальную геометрию реза. Однако, в отличие от лазерных станков с ЧПУ, промышленная гильотина работает по принципу прямого механического сдвига.
В этом практическом руководстве инженеры компании «СпецЭлектродСервис» подробно разбирают, как правильно рассчитать размеры, какие допуски заложить и как подготовить чертежи, чтобы механический раскрой гарантировал безупречную геометрию торца.
1. Допустимые форматы: влияние механического сдвига на геометрию заготовок
Первое, с чего начинается подготовка проката — это оценка геометрической формы деталей. При обработке лезвие движется строго по прямой линии. Это накладывает ограничения на контуры, которые способна вырезать гильотина, но гарантирует стабильную чистоту реза на прямых участках.
- Допустимые форматы заготовок: квадраты, прямоугольники, продольные полосы (штрипсы), простые трапеции и прямоугольные треугольники (соединительные косынки).
- Недопустимые контуры: круги, овалы, любые радиусные скругления, фигурные внутренние вырезы, пазы и отверстия.
Если в вашей пластине необходимы монтажные отверстия, они закладываются в проект как следующий технологический этап. При передаче заказа в производство «СпецЭлектродСервис» оптимально предоставлять чертежи и деталировку КМ/КМД, по которым будет производиться рубка металла, в цифровом формате DXF/DWG или в виде эскизов в PDF с указанием точных габаритных размеров, марки стали и толщины листа.
2. Технологические допуски: как гильотина сохраняет качество кромки
При составлении конструкторской документации важно понимать разницу между идеальным размером в программе и фактическим изделием. Профессиональный механический раскрой на гильотинных ножницах выполняется с регламентированной погрешностью, которая напрямую влияет на финишное качество кромки:
- Для тонкого листа (до 3–4 мм): когда работает гильотина с задним упором ЧПУ, точность линейных размеров составляет ±0.5–1.0 мм.
- Для толстого проката (от 5 до13 мм): за счет возрастающего сопротивления, которое оказывает материал во время удара, допуск увеличивается до ±1.5–2.0 мм.

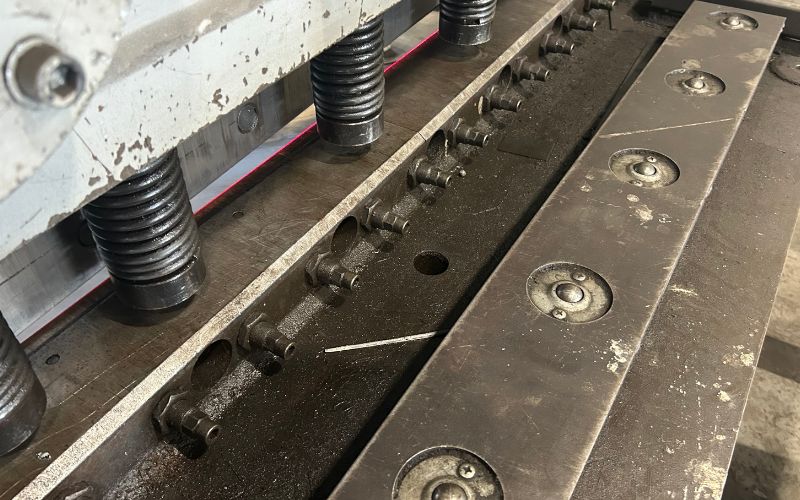

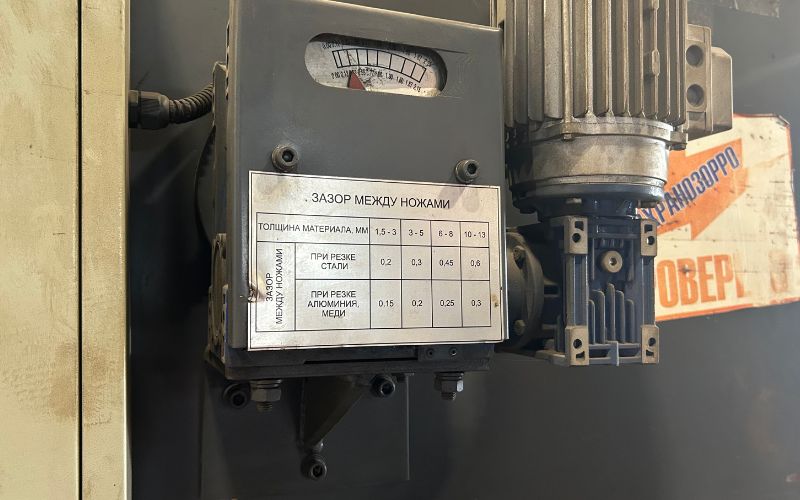

Чтобы получить заготовки без дефектов, операторы станков «СпецЭлектродСервис» ювелирно калибруют зазор между ножами под предел текучести стали. Это исключает появление двойного скола, замятия углов и гарантирует ровный срез.
3. Как правильно рассчитать припуски, чтобы заготовка имела идеальное качество кромки
Если рубленый листовой металл является финальным изделием (например, простая строительная закладная пластина или опорная косынка), то закладывать дополнительные припуски не нужно — заготовка изготавливается сразу в номинальный размер. Однако, если детали отправляются на промежуточный этап, расчет размеров меняется:
- Припуск под последующую фрезеровку: В процессе деформации нижняя часть торца подвергается естественному скалыванию. Если качество кромки по проекту должно быть зеркальным, закладывайте припуск от 1.5 до 3 мм на сторону под финишное фрезерование.
- Припуск под гибку металла: Если из вырубленной полосы затем будет гнуться швеллер или короб на листогибе с ЧПУ, габариты развертки должны рассчитываться с учетом радиуса гиба. Инженеры «СпецЭлектродСервис» помогут составить точную карту развертки, чтобы последующая рубка на гильотине идеально совпала с параметрами гибочных штампов.
Чек-лист для B2B-заказчика: параметры, определяющие качество кромки
Чтобы промышленная рубка листового металла на гильотине прошла без ошибок, а полученные заготовки строго соответствовали техническому заданию, перед отправкой ТЗ сверьте документацию со следующими пунктами:
|
Критерий проверки |
Техническое требование |
Влияние на качество кромки и заготовки |
|
Габариты исходного листа |
Укладка в стандартный раскрой проката (например, 1500х3000 мм) |
Исключает перекос материала, когда выполняется рубка металла ножом. |
|
Толщина и марка стали |
Четкое указание параметров сырья (Ст3сп, 09Г2С, нержавеющие сплавы) |
Определяет настройки оборудования, которые использует гильотина для реза. |
|
Критичность кромок |
Указание допустимости матовой зоны скалывания |
Определяет, нужна ли финишная зачистка торцов, которую получит готовая заготовка. |
Профессиональная рубка листового металла на гильотине в Красноярске и Красноярском крае от СЭС с учетом НДС

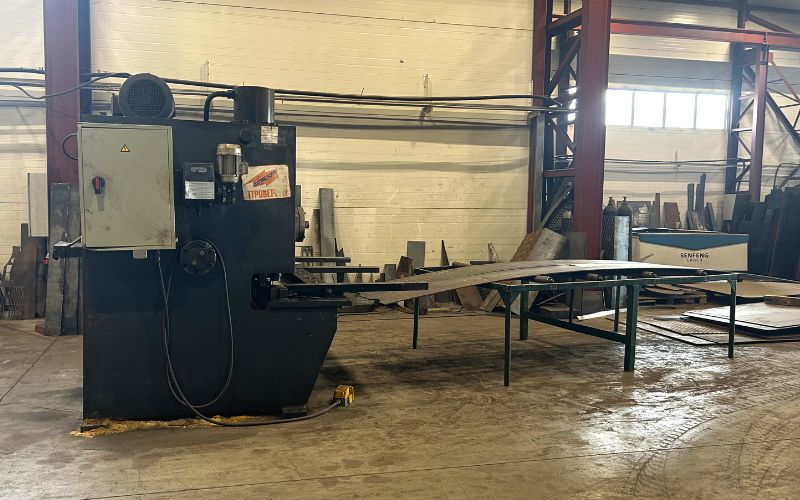

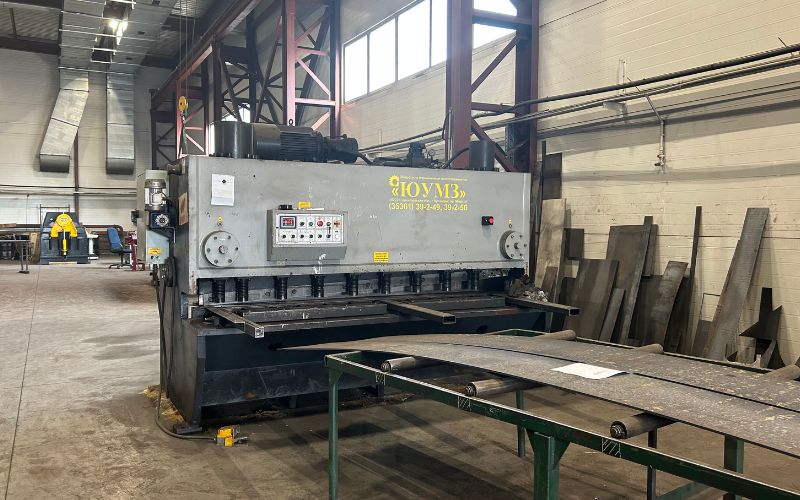

Точность раскроя зависит не только от грамотного чертежа, но и от жесткости станины, усилия гидроцилиндров и остроты инструмента. В цехах компании «СпецЭлектродСервис» обработка проката выполняется на тяжелых гидравлических комплексах и кривошипных гильотинных ножницах с ЧПУ. Это позволяет нам четко выдерживать заданные вами линейные допуски даже на крупных оптовых партиях. Подробнее о принципах потокового контроля читайте в документе «Рубка металла на гильотине для заказов с большим объемом» как мы обеспечиваем скорость и точность», сохраняя безупречное качество кромки.
Наши технологи всегда проверяют карты раскроя перед запуском станков. Если мы видим, что из-за специфики геометрии листовой металл может увести, мы вовремя порекомендуем скорректировать припуски, чтобы оптимизировать коэффициент раскроя и снизить неделовой отход стали, или предложим альтернативный вариант обработки.
Хотите получить качественные заготовки строго в размер и без дефектов? Переходите на наш официальный сайт ses24.ru, отправляйте техническое задание на просчет инженерам нашего производственного департамента, и мы подготовим карту раскроя вашего заказа в кратчайшие сроки!
