Изготовление ответственных деталей для атомной промышленности требует не только современного оборудования, но и глубокой технологической экспертизы. Одной из таких сложных задач является производство детали «Днище» (чертеж 2М13.213.11.001-01) для предприятий Госкорпорации «Росатом». Применение токарной обработки на станках с ЧПУ позволяет в полной мере обеспечить требуемую точность, качество и надежность этого сложного изделия.
Конструкторские особенности детали
Деталь «Днище» представляет собой плоский круглый элемент сосуда с защитной технологической отбортовкой (бортом). На основе конструкторских параметров изделия можно выделить следующие ключевые характеристики:
-
Крупный габарит: Номинальный наружный диаметр готового изделия составляет 650 мм.
-
Сложный внутренний профиль: Внутренний диаметр расточки юбки борта составляет 635 мм.
-
Комбинированная поверхность: Специфика изделия официально допускает наличие технологической черноты на необрабатываемых поверхностях штамповки. Механической обработке подвергаются только торцы, скосы кромок и посадочные места бортов.
-
Высокие требования к чистоте: Шероховатость финишных поверхностей бортов и прилегающих радиусов скругления должна строго соответствовать параметру Ra 6,3, а общая шероховатость торцевой плоскости — Ra 12,5.
Именно эти геометрические особенности и определяют оптимальный технологический маршрут изготовления.
Почему деталь «Днище» — ответственная задача
Днище является ключевым элементом различных емкостей, сосудов и корпусных узлов, работающих под давлением в условиях атомной отрасли. К качеству его изготовления предъявляются повышенные требования:
-
Высокая геометрическая точность – допуски на диаметры расточки борта составляют сотые доли миллиметра для идеального сопряжения деталей при последующей автоматической сварке.
-
Качество поверхности – строгие требования к шероховатости, полному отсутствию задиров, микротрещин, пор и волосовин на металле.
-
Герметичность под давлением – согласно требованиям отраслевого стандарта НП-105-18, готовое изделие обязано проходить контроль герметичности IV класса методом пневматического наддува воздухом под давлением Pпр = 0,2 ± 0,02 МПа.
-
Полная прослеживаемость – каждый этап производства фиксируется в сопроводительной документации, а на корпус наносится индивидуальное клеймо ОТК.

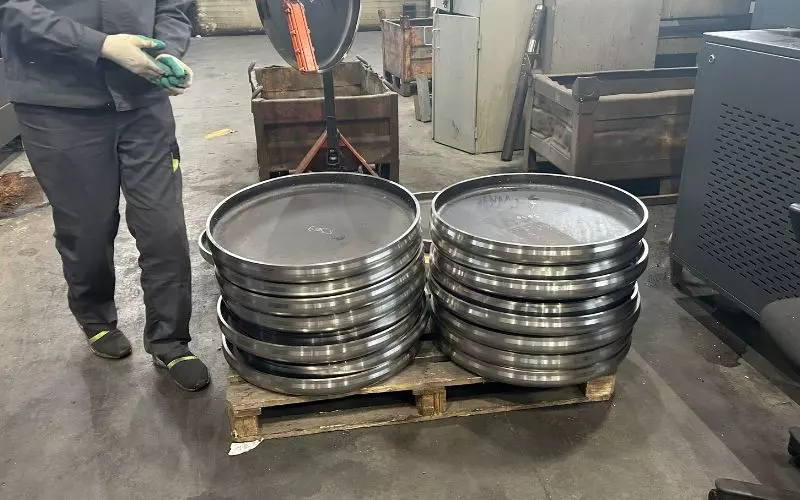

.jpg.webp)
Выбор оборудования и подхода

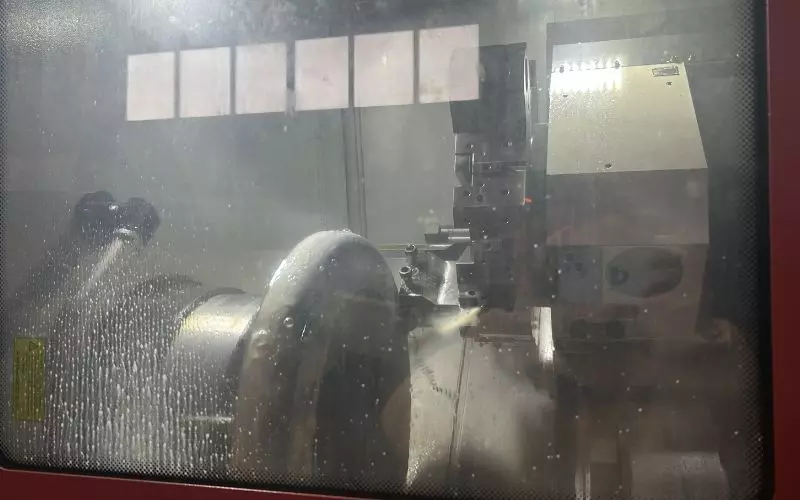

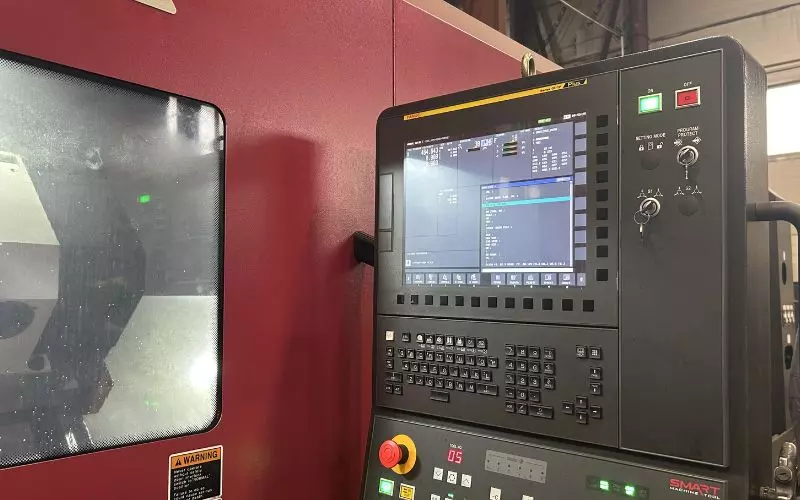

Для механической обработки днища задействуется современный токарный обрабатывающий центр с ЧПУ, рассчитанный на жесткую обработку крупногабаритных деталей. В качестве исходных заготовок используются плоские штампованные отбортованные полуфабрикаты. Применение станков с ЧПУ позволяет выполнить всю чистовую механическую обработку кромок и торцов с максимальной точностью.
Преимущества выбранного подхода:
-
Точное воспроизведение сложной геометрии – ЧПУ с идеальной точностью выдерживает заданные углы скоса кромок под сварку (30°) и сложные радиусные переходы галтелей (R36).
-
Стабильность размеров – полностью исключается человеческий фактор при обработке партии деталей, обеспечивается 100% повторяемость изделий.
-
Высокая производительность – современный режущий инструмент позволяет эффективно и быстро снимать припуск со штампованной стали за минимальное количество проходов.
Токарная обработка: формирование геометрии детали
Основным этапом механической обработки заготовки является точение. Процесс включает в себя последовательное выполнение следующих технологических операций:
-
Черновая обточка борта – снят слой окалины после штамповки, сформирован общий наружный и внутренний контур юбки днища.
-
Чистовое растачивание внутреннего диаметра – получен точный посадочный размер Ø635 мм под стыковку с сопрягаемой деталью.
-
Обточка наружного контура – сформирован финальный наружный диаметр Ø650 мм.
-
Финишная подрезка торца – создана идеально ровная базовая плоскость с шероховатостью в пределах заданных Ra 12,5.
-
Точение скосов и галтелей – выполнены наклонные кромки под углом 30° и плавные скругления радиусом 36 мм для снятия внутренних напряжений металла.

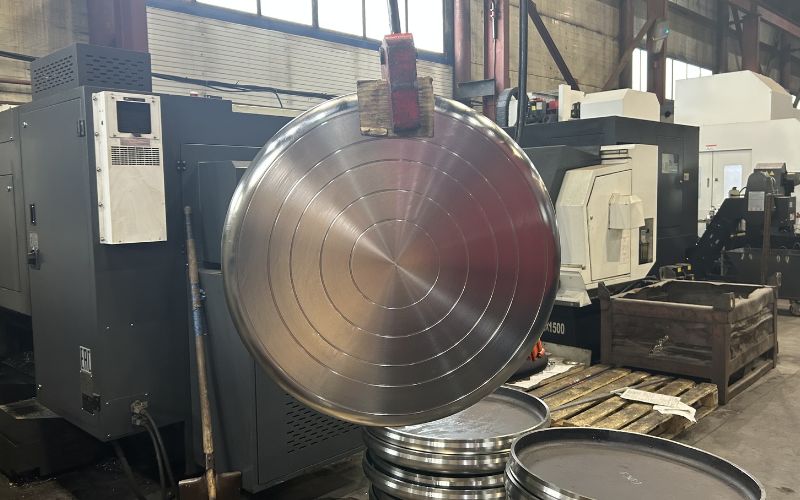

Для исключения погрешностей в процессе обработки постоянно проводились промежуточные замеры параметров детали измерительным инструментом, а перемещение изделий по цеху осуществлялось с помощью крановых систем со специальными бережными захватами.
Контроль качества и приемка
Готовая партия деталей «Днище» успешно проходит многоступенчатый технический контроль:
-
Внешний осмотр — дефектов штамповки и следов механической обработки (задиров, рисок) не выявлено.
-
Инструментальный контроль геометрии — все линейные, угловые и радиальные размеры находятся строго в пределах допусков конструкторской документации.
-
Контроль шероховатости — параметры поверхностей бортов подтверждаются профилометром на соответствие Ra 6,3.
-
Испытания на герметичность — металл подтверждает IV класс герметичности при обязательных пневмоиспытаниях на специализированном стенде.
-
Маркировка и клеймение — на финише на деталь наносятся знаки установленной высоты (3–5 мм) и официальное клеймо ОТК.
Заключение
Изготовление партии днищ для предприятий Росатома — это очередное подтверждение того, что отечественные производственные площадки способны успешно решать задачи высокоточного токарного направления для стратегических отраслей. Сочетание качественных штампованных заготовок, грамотного программирования станков с ЧПУ и строгого контроля качества на каждом этапе позволяет выпускать надежную продукцию, полностью готовую к эксплуатации в ответственных узлах.
