Газовая резка толстолистового металла и плит до 200 мм: технология раскроя без брака

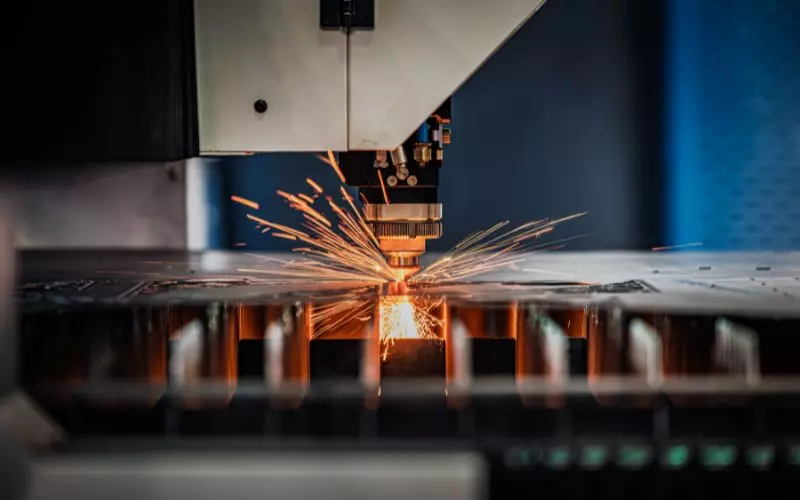

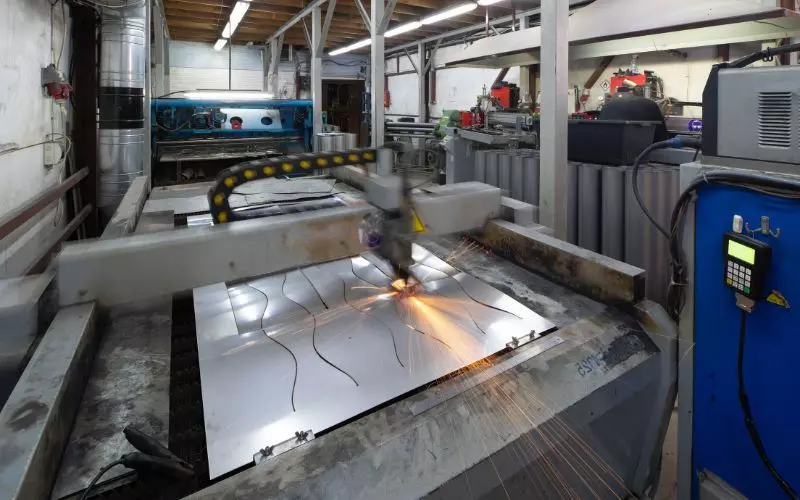

Раскрой крупногабаритного стального проката высокой толщины (от 50 до 200 мм) — одна из самых сложных задач в металлообработке. Если для тонких листов стандартами стали лазерный, гидроабразивный и плазменный методы, то при работе с тяжелыми крупногабаритными заготовками газокислородная обработка остаётся единственным экономически оправданным и технологически возможным решением.

Однако работа со сверхбольшими толщинами сопряжена с рисками: сильной конусностью кромки, перегревом заготовки, появлением глубокого грата и деформацией геометрии. В этом материале мы разбираем, как выполнять раскрой стальных плит и за счет каких технологических регламентов удается получать чистовую кромку на толстолистовом прокате до 200 мм, а также делимся практическим кейсом для тяжелого машиностроения.

Технологические вызовы при газовой резке толстого металла 50–200 мм

При увеличении толщины стального листа физика газокислородного раскроя принципиально меняется. Чем толще металл, тем чувствительнее процесс к внешним факторам и настройкам портального станка ЧПУ. В частности, когда выполняется газовая резка до 200 мм, технологические требования возрастают кратно:

• Чистота режущего кислорода: Использование кислорода чистотой ниже 99.5% на толщинах от 100 мм приводит к падению скорости обработки на 25–30%, образованию несквозных прожогов и шлакованию канала.
• Управление подогревающим пламенем: Неправильный баланс горючего газа (пропан/ацетилен) и подогревающего кислорода приводит к оплавлению верхнего источника пламени и скруглению острых углов.
• Отклонение струи (конусность и отставание): В нижней третьей части плиты режущая струя теряет кинетическую энергию. Без точной компенсации давления кромка заготовки получает выраженную пирамидальность.
• Зона термического влияния (ЗТВ): Длительный прогрев толстой плиты увеличивает глубину структурных изменений металла по краям (до 3–5 мм), что критично при последующем фрезеровании.

Допуски газовой резки плит по ГОСТ 14792-80 и ISO 9013 для стального проката

Точность геометрических параметров заготовок при газокислородном раскрое низкоуглеродистых и низколегированных сталей (Ст3, 09Г2С, 10ХСНД) регламентируется отраслевыми стандартами. Ниже приведены нормативные допуски и технологические режимы раскроя для крупных толщин:

Инженерная заметка: Для толщин от 150 мм расчетная ширина паза (KERF) составляет от 6.5 до 9.0 мм. Оператор портала ЧПУ обязан вручную закладывать эту компенсацию в управляющую программу, иначе готовая деталь уйдет в брак по номинальным габаритам.

Как мы обеспечиваем качество на сверхбольших толщинах: 4 правила производства

Чтобы заказать газовую резку толстого металла и получить детали, готовые к минимальной механообработке, мы применяем следующий комплекс мер:

1. Каскадный предварительный подогрев заготовки
   Перед началом раскроя заготовки толщиной от 100 мм подлежат локальному или общему предварительному нагреву до 150–200 градусов. Это предотвращает возникновение микротрещин в зоне реза и снижает уровень внутренних напряжений, исключая сабельность (выгибание) длинных деталей.
2. Использование быстрорежущих мундштуков с соплом Лаваля
   Применение газовых сопел со сверхзвуковым профилем каналов позволяет сформировать узкую, параллельную струю кислорода, сохраняющую ламинарность по всей толщине стального проката (до 200 мм). Это снижает конусность реза в 1.5–2 раза по сравнению со стандартными цилиндрическими мундштуками.
3. Специальная петлевая врезка (Lead-in / Lead-out)
   Термический прокол толстой заготовки напрямую по контуру детали недопустим: выдуваемый шлак повреждает поверхность. Мы организуем врезку вне рабочего контура с выходом на дугу, что гарантирует идеальную геометрию точки входа.
4. Контролируемый нестинг и технологические мостики
   При раскладке габаритных деталей на листе учитывается вектор теплового расширения. Порядок вырезки проектируется так, чтобы массивное ядро листа оставалось жестким основанием до завершения обработки последнего контура.

Раскрой стальных плит 160 мм для машиностроения

• Заказчик: Предприятие сферы тяжелого машиностроения (производство горно-обогатительного оборудования).
• Задача: Изготовить комплект фланцевых заготовок и корпусных щек из стали 09Г2С толщиной 160 мм. Общий объем партии — 18 тонн.
• Требования: Отсутствие сквозных дефектов, минимальный припуск под последующее точение и фрезерование (не более 6 мм на сторону), полное соответствие государственным стандартам и ГОСТ 14792-80 (2-й класс точности).

[Чертеж DXF] ➔ [Оптимизация траектории и врезок] ➔ [Предварительный прогрев плиты 160 мм] ➔ [Газокислородный рез ЧПУ] ➔ [Контроль ОТК]

Ход выполнения проекта:

• Подготовка CAD/CAM: Исходные DXF-чертежи были очищены от вспомогательных слоев. На всех внутренних углах заложены технологические галтели с радиусом 8 мм для предотвращения перегрева металла.
• Настройка портала ЧПУ: Раскрой выполнялся на специализированном портале с кислородными резаками повышенной мощности. Чистота режущего кислорода — 99.7%.
• Технология врезки: Запуск резака выполнялся с края плиты и через технологические выносные петли длиною 35 мм.
• Контроль качества: Выборочный ультразвуковой контроль (УЗК) прикромочной зоны на отсутствие закалочных микротрещин и измерение перпендикулярности граней.

Результаты проекта:

• Точность: Отклонение от перпендикулярности кромки по всей толщине 160 мм не превысило 2.2 мм (при нормативе до 3.0 мм).
• Экономия: За счет точности раскроя припуск под мехобработку был сокращен с 10 мм до 6 мм, что сэкономило заказчику около 12% металлоемкости.
• Сроки: 18 тонн толстолистового проката были обработаны на портале ЧПУ и отгружены на завод металлоконструкций за 3 рабочих дня.

От чего зависит цена газовой резки толстого металла и раскроя плит

Окончательная цена газовой резки и прайс на раскрой плит от 50 до 200 мм рассчитываются индивидуально под проект и отличаются от стандартных прайсов на тонкий прокат. На итоговый бюджет влияют:

• Марка стали: Когда выполняется газовая резка толстого металла, высоколегированные, конструкционные и специализированные марки стали требуют снижения скорости реза и дополнительного расхода газов.
• Суммарная длина реза и количество пробивок (врезок): Каждая врезка на толщине 150–200 мм требует длительного времени прогрева и повышенного расхода смеси.
• Масса заготовки: Погрузочно-разгрузочные работы и перемещение листов весом 5–15 тонн требуют применения мостового крана и тяжелой техники.
• Дополнительная обработка: Зачистка грата, дробеструйная обработка, снятие фасок под сварку, радиологический или ультразвуковой контроль (УЗК) кромок.

Как заказать газовую резку и раскрой плит до 200 мм

Чтобы запросить прайс-лист, купить раскрой плит, быстро заказать раскрой, рассчитать итоговую стоимость газовой резки толстолистового металла и получить детали с гарантированной геометрией:

1. Подготовьте векторный чертеж детали в формате DXF или DWG (масштаб 1:1, замкнутые контуры).
2. Укажите марку стали, толщину заготовки и требуемый объем партии.
3. Отправьте файл на предварительный инженерный расчет — наши специалисты проведут аудиторскую проверку чертежа на наличие ошибок и подберут оптимальную схему нестинга для минимизации отходов металла.
