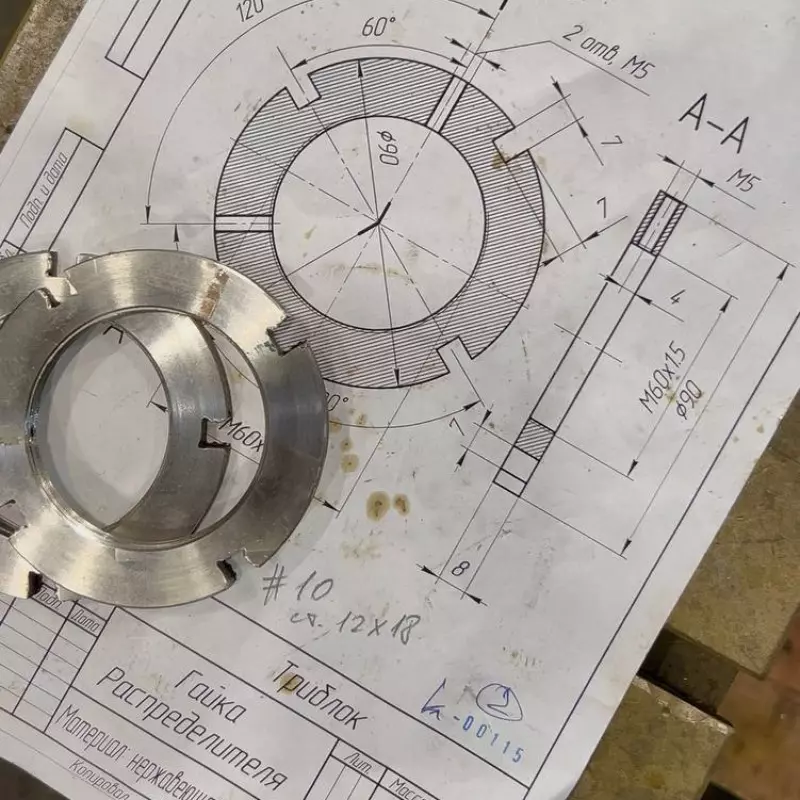

Когда деталь имеет простую форму — вал, втулка, фланец — технология обработки очевидна. Но что делать, если конструктор заложил криволинейные поверхности, глубокие карманы, тонкие стенки или сложные сопряжения? Рассказываем, какие стратегии фрезерной обработки применяются для сложных поверхностей, какой инструмент для этого нужен и как на площадке ses24.ru решают нестандартные задачи.
Фрезерная обработка сложных поверхностей — это высший пилотаж в металлообработке. Здесь недостаточно просто снять стружку. Нужно понимать, как поведёт себя материал, где возникнут вибрации, как минимизировать деформации и при этом уложиться в допуски.
Что считать сложной поверхностью
Для начала договоримся о терминах. В мире металлообработки к сложным поверхностям относят:
|
Тип поверхности |
Примеры |
|
Криволинейные |
Лопатки турбин, импеллеры, кулачки |
|
Глубокие полости |
Пресс-формы, штампы, корпуса с карманами |
|
Тонкостенные |
Ребра жёсткости, обшивки, кожухи |
|
Сопряжения сложной формы |
Переходники, корпусные детали с несколькими плоскостями |
|
Детали с поднутрениями |
Элементы, требующие 5-осевой обработки |
Каждый из этих типов требует своей стратегии, своего инструмента и своего подхода к программированию станков.
Стратегии черновой обработки: убрать лишнее быстро и правильно
Черновая обработка сложных поверхностей преследует одну цель — быстро удалить основной объём материала, приблизив деталь к конечной форме. Но делать это нужно так, чтобы не создать внутренних напряжений, которые потом «поведут» деталь.
Стратегия 1. Адаптивная обработка (High Speed Machining)
Современный стандарт для черновой обработки. Суть в том, что фреза движется не линейными строчками, а по траекториям, которые поддерживают постоянный угол контакта с материалом.
Преимущества:
- Равномерная нагрузка на инструмент
- Меньше вибраций
- Возможность работать на высоких скоростях
- Сохранение геометрии тонкостенных элементов
Где применяется: Пресс-формы, штампы, корпусные детали с глубокими карманами.
Стратегия 2. Трохоидальное фрезерование
Разновидность адаптивной обработки, при которой фреза движется по петлеобразной траектории. Это позволяет делать глубокие пазы и карманы инструментом небольшого диаметра без риска поломки.
Преимущества:
- Эффективный отвод стружки
- Минимальный нагрев зоны резания
- Возможность обработки закалённых сталей
Где применяется: Глубокие пазы, узкие карманы, сложные контуры.
Стратегия 3. Послойная обработка (Z-level)
Классическая стратегия, при которой материал снимается слоями по Z-координате. Хорошо подходит для деталей с вертикальными стенками и пологими уклонами.
Преимущества:
- Простота программирования
- Предсказуемый результат
- Хорошо работает на 3-осевых станках
Где применяется: Детали с вертикальными стенками, ступенчатые поверхности.
Стратегии чистовой обработки: выходим на финиш
После того как основной объём материала удалён, начинается чистовая обработка. Здесь главное — точность и качество поверхности.

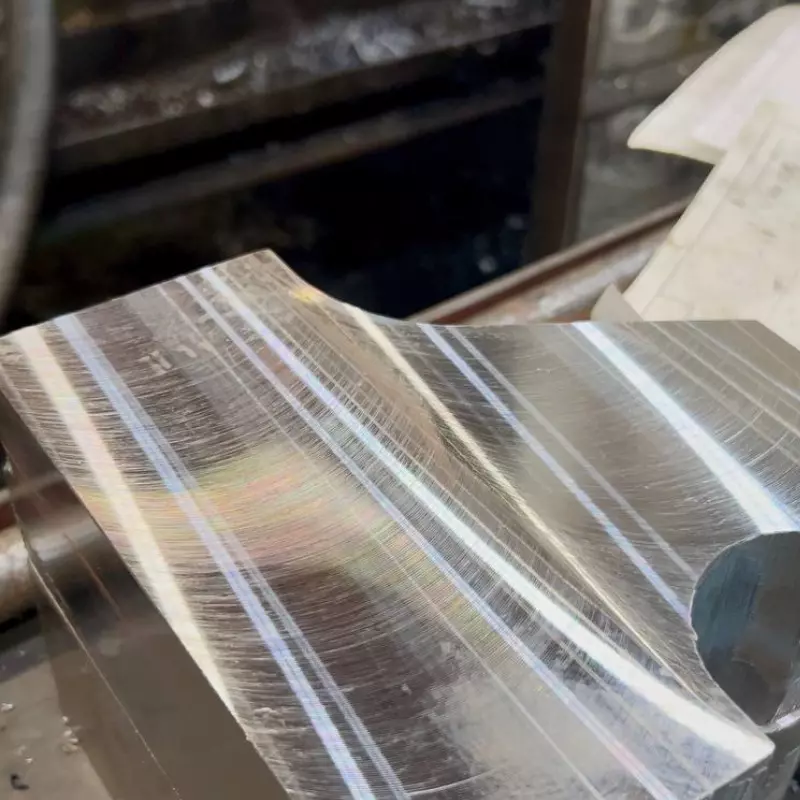

Стратегия 4. Постоянное смещение (Constant Scallop)
Стратегия, при которой шаг между проходами рассчитывается так, чтобы высота гребешков («огрехов») оставалась постоянной по всей поверхности.
Преимущества:
- Одинаковое качество на всей поверхности
- Меньше ручной доработки
- Оптимальное время обработки
Где применяется: Криволинейные поверхности, лопатки, импеллеры.
Стратегия 5. Радиальная обработка (Radial Machining)
Фреза движется по радиальным траекториям от центра к периферии или наоборот. Идеально подходит для круглых и симметричных деталей.
Преимущества:
- Естественное направление реза
- Хорошее качество на круглых поверхностях
Где применяется: Кулачки, эксцентрики, круглые направляющие.
Стратегия 6. 5-осевая одновременная обработка
Высший пилотаж. Станок работает одновременно по пяти осям, что позволяет обрабатывать сложные поверхности за одну установку.
Преимущества:
- Минимум переустановок
- Доступ к труднодоступным местам
- Идеальная геометрия сложных сопряжений
Где применяется: Импеллеры, турбинные лопатки, сложные корпусные детали.
Инструмент для сложных поверхностей
Выбор инструмента для сложной обработки — отдельная наука. Вот основные типы фрез, которые используются в ses24.ru для нестандартных задач.
Концевые фрезы
Самый распространённый инструмент. Для сложных поверхностей важны:
- Количество зубьев (чем меньше, тем лучше для жёстких материалов)
- Угол наклона винтовой линии (влияет на вибрации)
- Покрытие (TiAlN, AlTiN для высоких скоростей)
Сферические фрезы
Незаменимы для обработки криволинейных поверхностей. Чем меньше радиус, тем выше чистота, но меньше производительность.
Где применяются: 3D-поверхности, пресс-формы, штампы.
Торовые фрезы (с радиусной кромкой)
Компромисс между концевой и сферической фрезой. Позволяют получать хорошее качество при высокой производительности.
Где применяются: Чистовая обработка пологих поверхностей.
Конические фрезы
Используются для обработки глубоких полостей и стенок с уклоном.
Где применяются: Пресс-формы, штампы с глубокими полостями.
Специальный инструмент
Для уникальных задач проектируются специальные фрезы под конкретную геометрию детали.
Пример из практики ses24.ru: Для обработки сложного основания модуля спутникового оборудования применялись фрезы с нестандартной геометрией, разработанные специально под этот проект.
Особенности программирования сложных поверхностей
Современная фрезерная обработка невозможна без качественного CAM-программирования. Вот что важно учитывать при подготовке управляющих программ.
1. Траектория без резких изменений
Резкие повороты и остановки приводят к вибрациям и следам на поверхности. Хорошая программа обеспечивает плавное движение фрезы с постоянной нагрузкой.
2. Учёт деформаций
Тонкостенные детали под нагрузкой могут «пружинить». Современные CAM-системы позволяют компенсировать это за счёт специальных стратегий.
3. Контроль съёма материала
Важно, чтобы на чистовых проходах припуск был равномерным. Иначе фреза будет то врезаться в материал, то работать «вхолостую».
4. Симуляция обработки
Перед тем как запустить программу на станке, мы обязательно прогоняем её в симуляторе. Это позволяет увидеть возможные коллизии и оптимизировать траектории.
Примеры из практики ses24.ru
Кейс 1. Основание для спутникового оборудования
Задача: Изготовление нестандартного изделия сложной геометрии из стали 3. Требовалась высокая точность сопряжений и чистота поверхности.
Решение:
- Применена стратегия адаптивной черновой обработки для быстрого съёма материала
- Чистовая обработка выполнялась торовыми фрезами с постоянным шагом
- Для труднодоступных мест использована 5-осевая обработка
Результат: Деталь полностью соответствовала чертежу, геометрия выдержана, ручная доработка не потребовалась.
Кейс 2. Захватный механизм для метростроя
Задача: Изготовление сложного захватного механизма для железобетонных тюбингов. Деталь имела глубокие карманы и тонкостенные элементы.
Решение:
- Черновая обработка — трохоидальное фрезерование (для безопасного съёма в глубоких карманах)
- Чистовая — комбинация Z-level и радиальной обработки
- Использован специальный инструмент с покрытием TiAlN для снижения налипания
Результат: Механизм работает в условиях метростроя без нареканий.

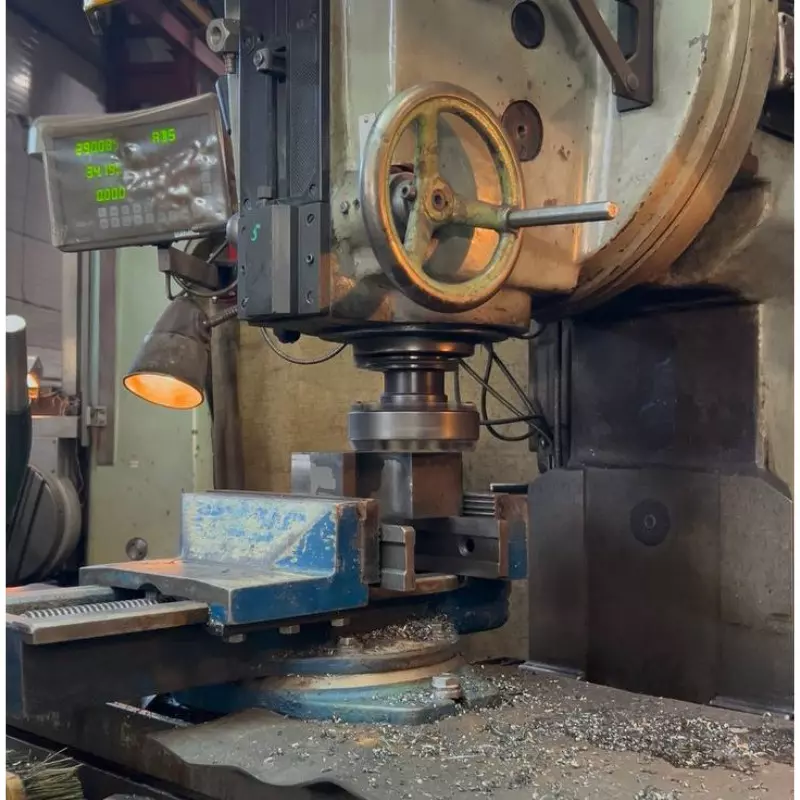

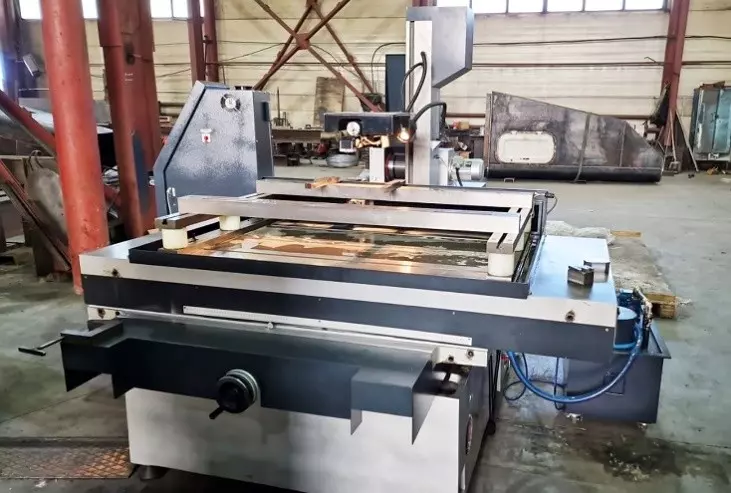

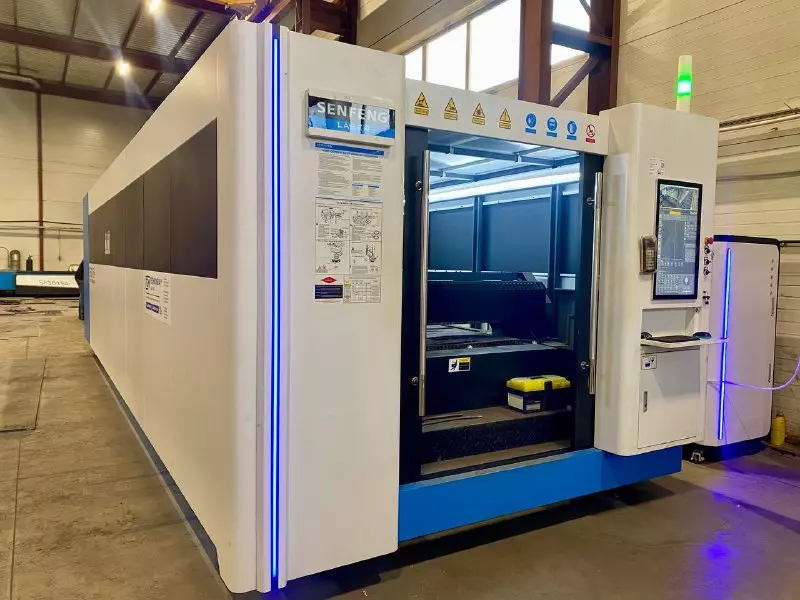

Оборудование ses24.ru для сложной фрезеровки
Чтобы выполнять такие задачи, нужен соответствующий станочный парк. На площадке ses24.ru доступны:
|
Тип оборудования |
Возможности |
|
5-осевые обрабатывающие центры |
Одновременная обработка по 5 координатам, сложные поверхности |
|
Крупногабаритные фрезерные станки |
Обработка деталей до нескольких метров |
|
Высокоскоростные центры |
Чистовая обработка с высоким качеством поверхности |
|
Координатно-расточные станки |
Особо точные отверстия и сопряжения |
Чек-лист: как заказать сложную фрезерную обработку
Если вам нужно изготовить деталь со сложными поверхностями, вот что важно предусмотреть:
- Предоставьте 3D-модель (желательно STEP или IGES)
- Укажите материал и его состояние (термообработка)
- Обозначьте особо ответственные поверхности (допуски, шероховатость)
- Сообщите об ожидаемых нагрузках (для расчёта запаса прочности)
- Уточните, нужна ли дополнительная термообработка после фрезеровки
- Обсудите возможность 5-осевой обработки, если геометрия сложная
Вместо вывода
Фрезерная обработка сложных поверхностей — это не про «снять лишнее». Это про понимание физики процесса, правильный выбор инструмента и стратегии, умение предвидеть, как поведёт себя материал.
На площадке ses24.ru накоплен большой опыт решения нестандартных задач — от захватных механизмов для метростроя до оснований для спутникового оборудования. Если у вас сложная деталь — присылайте модель, разберёмся.
