Оборудование для безопастности катан

Опора опора типа L

1. НАЗНАЧЕНИЕ

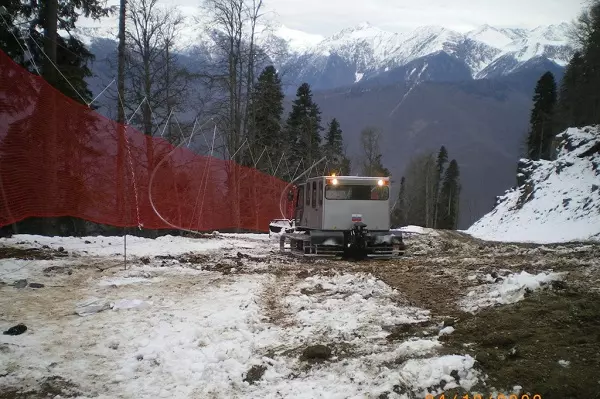

1.1 Опора предназначена для монтажа сетей безопасности класса «А».
1.2 Опора изготовлена в соответствии с технической документацией СЭС.1092.00.00 СБ
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Наименование опоры
2.2 Высота опоры, мм 5800
2.3 Масса опоры, кг 138
2.4 Условия эксплуатации:
- не допускается превышать допускаемую нагрузку;
2.5 Условия хранения:
- хранить согласно СНиП III-В.5-62*«Металлические конструкции правила изготовления,
монтажа и приемки»;
- срок хранения не более 6 месяцев.
2.6 Опора оцинкована методом горячего оцинкования по ГОСТ 9.307-89
2.7 Допускаемая статическая нагрузка на опору данного типа, приложенную вертикально вниз
(см. рис.1) составляет 8000 Н.
2.8 Допускаемая динамическая нагрузка будет зависеть от следующих факторов:
- место установки (рельеф местности);
- климатический район установки;
- шаг установки опор;
- натяжение каната, удерживающего сетку;
- жесткость сетки;
- вид фундамента.


Опора



1. НАЗНАЧЕНИЕ

1.1 Опора предназначена для монтажа сетей безопасности класса «А».

1.2 Опора изготовлена в соответствии с технической документацией СЭС.415.00.00 СБ

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Наименование изделия

2.2 Высота изделия, мм 9000

2.3 Масса опоры, кг 418

2.4 Условия эксплуатации:

- не допускается превышать допускаемую нагрузку;

2.5 Условия хранения:

- хранить согласно СНиП III-В.5-62*«Металлические конструкции правила изготовления,

монтажа и приемки»;

- срок хранения не более 6 месяцев.

2.6 Опора оцинкована методом горячего оцинкования по ГОСТ 9.307-89

2.7 Допускаемая статическая нагрузка на опору данного типа, приложенную вертикально вниз

(см. рис.1) составляет 8000 Н.

2.8 Допускаемая динамическая нагрузка будет зависеть от следующих факторов:

- место установки (рельеф местности);

- климатический район установки;

- шаг установки опор;

- натяжение каната, удерживающего сетку;

- жесткость сетки;

- вид фундамента.



Опора



1. НАЗНАЧЕНИЕ

 Опора предназначена для монтажа сетей безопасности класса «А».

 Опора изготовлена в соответствии с технической документацией СЭС.415.00.00 СБ.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

   Высота опоры, мм 9000

 Масса опоры, кг 455

 Габаритные размеры (ДхШхВ) 3896х500х9000

 Условия эксплуатации:

- наименьшая tº окружающей среды – 40 ºС;

- наибольшая tº окружающей среды +60 ºС.

Опора оцинкована методом горячего оцинкования, толщина слоя 0,1 мм.



Опора  усиленная



1. НАЗНАЧЕНИЕ
1.1 Опора предназначена для монтажа сетей безопасности класса «А».
1.2 Опора изготовлена в соответствии с технической документацией СЭС.1188.00.00 СБ
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Наименование изделия ОпораУсиленная
2.2 Высота, мм 6800
2.3 Масса опоры, кг 174
2.4 Условия эксплуатации:
- не допускается превышать допускаемую нагрузку;
2.5 Условия хранения:
- хранить согласно СНиП III-В.5-62*«Металлические конструкции правила изготовления,
монтажа и приемки»;
- срок хранения не более 6 месяцев.
2.6 Опора оцинкована методом горячего оцинкования по ГОСТ 9.307-89
2.7 Допускаемая статическая нагрузка на опору данного типа, приложенную вертикально вниз
 составляет 8000 Н.
2.8 Допускаемая динамическая нагрузка будет зависеть от следующих факторов:
- место установки (рельеф местности);
- климатический район установки;
- шаг установки опор;
- натяжение каната, удерживающего сетку;
- жесткость сетки;
- вид фундамента.



Опора



1. НАЗНАЧЕНИЕ



Опора предназначена для монтажа сетей безопасности класса «А».

Опора изготовлена в соответствии с технической документацией СЭС.417.00.00 СБ.



2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Высота опоры, мм 10000

Масса опоры, кг 275

Габаритные размеры (ДхШхВ) 400х400х10000

Условия эксплуатации:

- наименьшая tº окружающей среды – 40 ºС;

- наибольшая tº окружающей среды +60 ºС.

Опора оцинкована методом горячего оцинкования, толщина слоя 0,1 мм.



Опора



1. НАЗНАЧЕНИЕ

1.1 Опора предназначена для монтажа сетей безопасности класса «А».

1.2 Опора изготовлена в соответствии с технической документацией СЭС.1247.00.00 СБ

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Наименование изделия Опора

2.2 Высота изделия, мм 6000

2.3 Масса опоры, кг 235

2.4 Условия эксплуатации:

- не допускается превышать допускаемую нагрузку;

2.5 Условия хранения:

- хранить согласно СНиП III-В.5-62*«Металлические конструкции правила изготовления,

монтажа и приемки»;

- срок хранения не более 6 месяцев.

2.6 Опора оцинкована методом горячего оцинкования по ГОСТ 9.307-89

2.7 Допускаемая статическая нагрузка на опору данного типа, приложенную вертикально вниз

(см. рис.1) составляет 8000 Н.

2.8 Допускаемая динамическая нагрузка будет зависеть от следующих факторов:

- место установки (рельеф местности);

- климатический район установки;

- шаг установки опор;

- натяжение каната, удерживающего сетку;

- жесткость сетки;

- вид фундамента.
