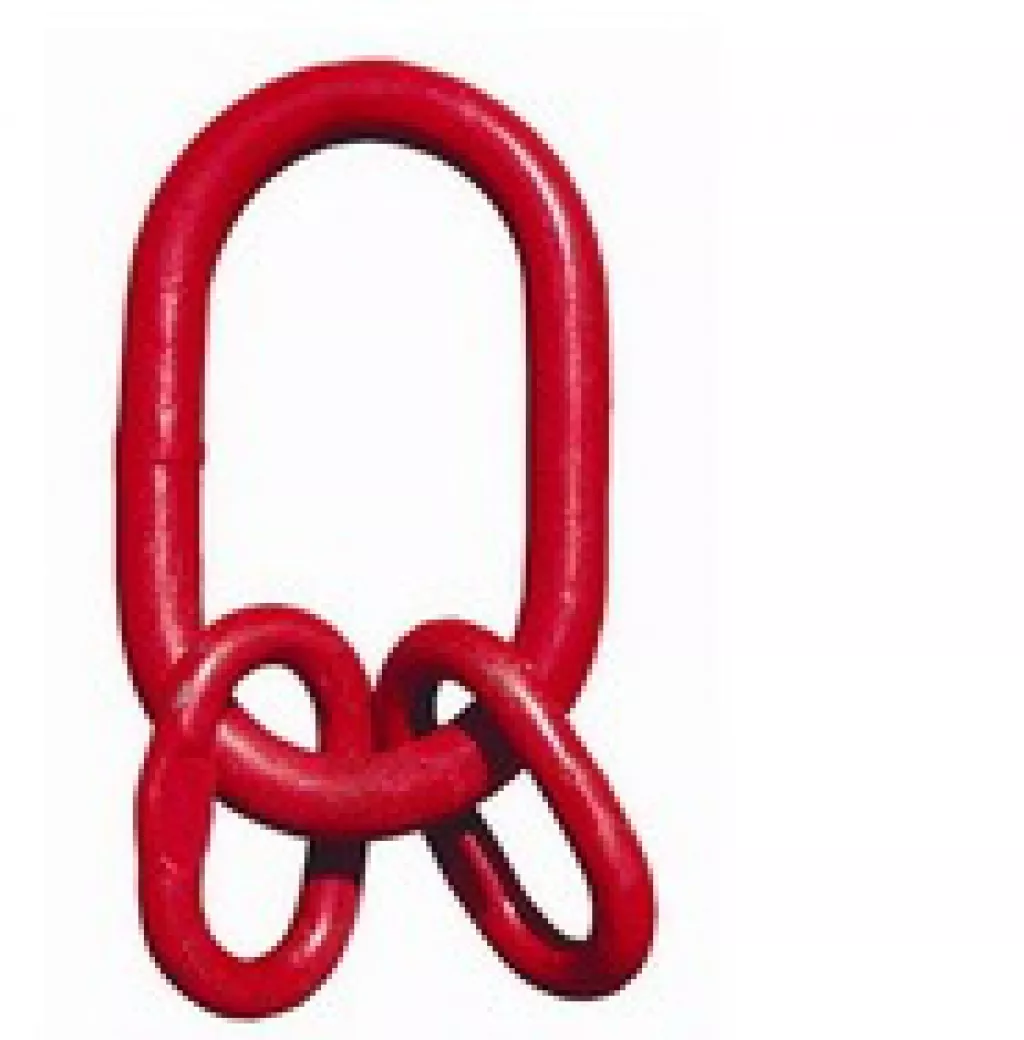

| Звено с дополнительными кольцами |
![]()
![]()
Используется при производстве многоветвевых строп в качестве верхнего концевого элемента. Ветви строп крепятся к звену с помощью такелажных скоб, разъемных или соединительных звеньев. Звено изготовлено с использованием комплектующих 8 класса прочности, что позволяет существенно снизить вес строп, а также звенья выдерживают на себе давление грузов которые имеют заостренные части.
| Наименование |
г/п, т |
Размер, мм |
Вес, кг |
| A |
B |
C |
| NRLI6 |
2,36 |
75,0 |
135,0 |
18,0 |
13,0 |
| NRLI78 |
5,3 |
90,0 |
160,0 |
22,0 |
16,0 |
| NRLI10 |
6,7 |
100,0 |
180,0 |
26,0 |
18,0 |
| NRLI13 |
11,2 |
110,0 |
200,0 |
32,0 |
22,0 |
| NRLI16 |
15,0 |
140,0 |
160,0 |
36,0 |
26,0 |
| NRLI16 |
17,0 |
140,0 |
260,0 |
36,0 |
26,0 |
| NRLI18 |
21,2 |
180,0 |
340,0 |
45,0 |
32,0 |
| NRLI20 |
21,2 |
190,0 |
350,0 |
51,0 |
- |
| NRLI20 |
26,5 |
150,0 |
260,0 |
50,0 |
32,0 |
| NRLI22 |
31,5 |
190,0 |
350,0 |
50,0 |
36,0 |
| NRLI26 |
45,0 |
200,0 |
400,0 |
56,0 |
40,0 |
| NRLI32 |
63,0 |
250,0 |
460,0 |
72,0 |
50,0 |
![]()
![]()

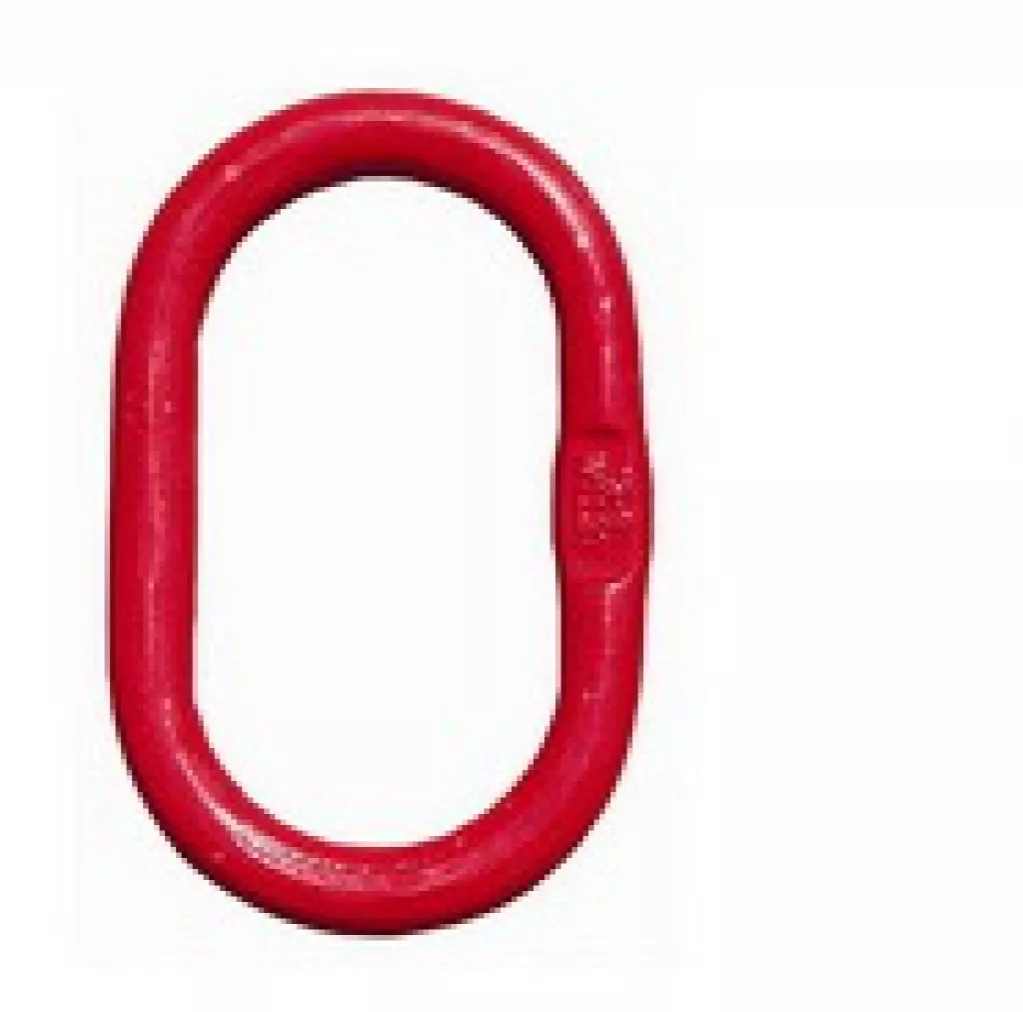

Высокопрочные овальные звенья используются при изготовлении цепных строп (8 класса прочности) в качестве концевых элементов. Применение звеньев повышенной прочности позволяет снизить вес цепных строп, кроме того, они выдерживают на себе давление грузов, которые имеют заостренные части, что не исключает необходимости использования защитных прокладок или чехлов на грузовых ветвях стропы.
| Наименование |
г/п, т |
Размер, мм |
Вес, кг |
| A |
B |
C |
| Т8 Ов1 - 1,6 |
1,6 |
56,0 |
100,0 |
12,0 |
0,3 |
| Т8 Ов1 - 2,0 |
2,0 |
60,0 |
110,0 |
13,0 |
0,4 |
| Т8 Ов1 - 2,5 |
2,5 |
70,0 |
120,0 |
15,0 |
0,5 |
| Т8 Ов1 - 3,2 |
3,2 |
80,0 |
130,0 |
17,0 |
0,7 |
| Т8 Ов1 - 4,0 |
4,0 |
90,0 |
150,0 |
19,0 |
1,0 |
| Т8 Ов1 - 5,0 |
5,0 |
100,0 |
170,0 |
22,0 |
1,6 |
| Т8 Ов1 - 6,3 |
6,3 |
110,0 |
190,0 |
25,0 |
2,3 |
| Т8 Ов1 - 8,0 |
8,0 |
120,0 |
210,0 |
27,0 |
2,9 |
| Т8 Ов1 - 10,0 |
10,0 |
140,0 |
230,0 |
30,0 |
4,0 |
| Т8 Ов2 - 1,0 |
1,0 |
90,0 |
150,0 |
12,0 |
0,4 |
| Т8 Ов2 - 1,6 |
1,6 |
120,0 |
180,0 |
13,0 |
0,6 |
| Т8 Ов2 - 2,0 |
2,0 |
120,0 |
180,0 |
15,0 |
0,8 |
| Т8 Ов2 - 2,5 |
2,5 |
120,0 |
180,0 |
17,0 |
1,0 |
| Т8 Ов2 - 3,2 |
3,2 |
120 |
180 |
19 |
1,2 |
| Т8 Ов2 - 4,0 |
4,0 |
120,0 |
180,0 |
22,0 |
1,7 |
| Т8 Ов2 - 5,3 |
5,3 |
150,0 |
230,0 |
25,0 |
2,7 |
| Т8 Ов2 - 6,3 |
6,3 |
150,0 |
230,0 |
27,0 |
3,3 |
| Т8 Ов2 - 8,0 |
8,0 |
150,0 |
230,0 |
30,0 |
4,1 |
| Т8 Ов2 - 10,0 |
10,0 |
220,0 |
350,0 |
34,0 |
7,6 |
![]()
![]()

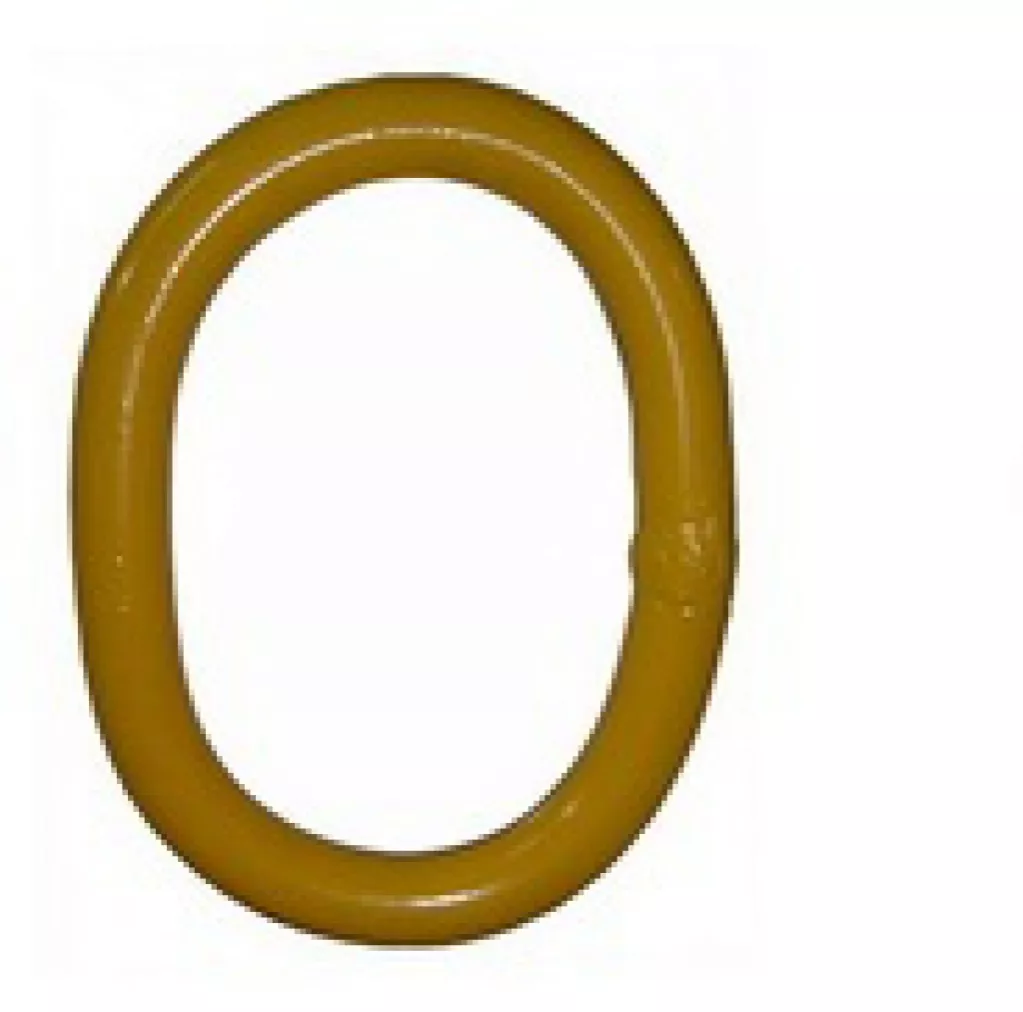

Звено овальное типа Ов используется при изготовлении строп всех типов в качестве верхнего концевого элемента. Звено изготавливается из круглой стали методом гибки в холодном или горячем состоянии. После гибки концы звеньев свариваются контактной стыковой сваркой, сварной шов располагается на прямолинейном участке звена. Звенья проходят термообработку и нормализацию/закалку до соответствующей климатического исполнения твердости металла.
| Наименование |
г/п, т |
Размер, мм |
Вес, кг |
| A |
B |
C |
| Ов1-1,0 |
1,0 |
16 |
44 |
80 |
0,4 |
| Ов1-1,6 |
1,6 |
20 |
56 |
100 |
0,8 |
| Ов1-2,0 |
2,0 |
22 |
60 |
110 |
1,1 |
| Ов1-2,5 |
2,5 |
25 |
70 |
120 |
1,6 |
| Ов1-3,2 |
3,2 |
28 |
80 |
130 |
2,1 |
| Ов1-4,0 |
4,0 |
32 |
90 |
150 |
3,2 |
| Ов1-5,0 |
5,0 |
36 |
100 |
170 |
4,5 |
| Ов1-6,3 |
6,3 |
40 |
110 |
190 |
6,2 |
| Ов1-8,0 |
8,0 |
45 |
120 |
210 |
8,7 |
| Ов1-10,0 |
10,0 |
50 |
140 |
230 |
15,0 |
| Ов1-12,5 |
12,5 |
56 |
150 |
260 |
16,8 |
| Ов1-16,0 |
16,0 |
65 |
200 |
290 |
26,4 |
| Ов1-20,0 |
20,0 |
72 |
220 |
320 |
35,4 |
![]()
![]()
Звено овальное исполнения Ов2 имеет больший диаметр, что позволяет использовать такое звено при изготовлении строп небольшой грузоподъемности, которые впоследствии будут эксплуатироваться на кранах с большим крановым крюком.
| Наименование |
г/п, т |
Размер, мм |
Вес, кг |
| A |
B |
C |
| Ов2-1,0 |
1,0 |
20 |
90 |
150 |
1,2 |
| Ов2-1,6 |
1,6 |
25 |
120 |
180 |
2,2 |
| Ов2-2,0 |
2,0 |
25 |
120 |
180 |
2,2 |
| Ов2-2,5 |
2,5 |
28 |
120 |
180 |
2,8 |
| Ов2-3,2 |
3,2 |
32 |
120 |
180 |
3,8 |
| Ов2-4,0 |
4,0 |
36 |
150 |
230 |
5,9 |
| Ов2-5,0 |
5,0 |
40 |
150 |
230 |
7,5 |
| Ов2-6,3 |
6,3 |
42 |
150 |
230 |
8,3 |
| Ов2-8,0 |
8,0 |
50 |
150 |
230 |
12,2 |
| Ов2-10,0 |
10,0 |
56 |
220 |
350 |
21,8 |
| Ов2-12,5 |
12,5 |
60 |
220 |
350 |
25,3 |
| Ов2-16,0 |
16,0 |
65 |
220 |
350 |
30,1 |
| Ов2-20,0 |
20,0 |
72 |
220 |
350 |
37,6 |
![]()
![]()
| Обозначение звена |
Допускаемая нагрузка, кН(тс) |
l,мм |
b1, мм |
b,мм |
с,мм |
d,мм |
r,мм |
Масса, кг |
| ГОСТ 25573-82 |
РД-10-33-93 |
| Т-0,4 |
Т-0,4 |
3,92(0,4) |
23 |
15 |
54 |
50 |
9 |
13 |
0,106 |
| Т-0,5 |
Т-0,5 |
4,90(0,5) |
60 |
55 |
10 |
14 |
0,142 |
|
| Т-0,63 |
Т-0,63 |
6,18(0,63) |
20 |
64 |
60 |
11 |
16 |
0,184 |
|
| Т-0,8 |
Т-0,8 |
7,85(0,8) |
76 |
70 |
12 |
18 |
0,252 |
|
| Т-1,0 |
Т-1,0 |
9,81(1,00) |
29 |
25 |
86 |
80 |
14 |
20 |
0,396 |
| Т-1,25 |
- |
12,26(1,25) |
33 |
30 |
97 |
90 |
16 |
22 |
0,577 |
| Т-1,6 |
Т-1,6 |
15,70(1,6) |
41 |
108 |
100 |
18 |
25 |
0,814 |
|
| Т-2,0 |
Т-2,0 |
19,62(2,0) |
119 |
110 |
20 |
28 |
1,092 |
|
| Т-2,5 |
- |
24,52(2,5) |
40 |
130 |
120 |
22 |
30 |
1,446 |
|
| Т-3,2 |
Т-3,2 |
31,40(3,2) |
47 |
130 |
25 |
35 |
1,901 |
|
| Т-4,0 |
- |
39,24(4,0) |
54 |
50 |
161 |
150 |
28 |
40 |
2,948 |
| Т-5,0 |
Т-5,0 |
49,05(5,0) |
56 |
60 |
182 |
170 |
32 |
45 |
4,3 |
| Т-6,3 |
Т-6,3 |
61,80(6,3) |
68 |
204 |
190 |
36 |
50 |
6,056 |
|
| Т-8,0 |
Т-8,0 |
78,50(8,0) |
75 |
65 |
225 |
210 |
40 |
55 |
8,23 |
| Т-10,0 |
Т-10,0 |
98,10(10,0) |
82 |
70 |
247 |
230 |
44 |
60 |
11,014 |
| Т-12,5 |
Т-12,5 |
122,60(12,5) |
90 |
80 |
279 |
260 |
50 |
70 |
15,92 |
![]()
![]()

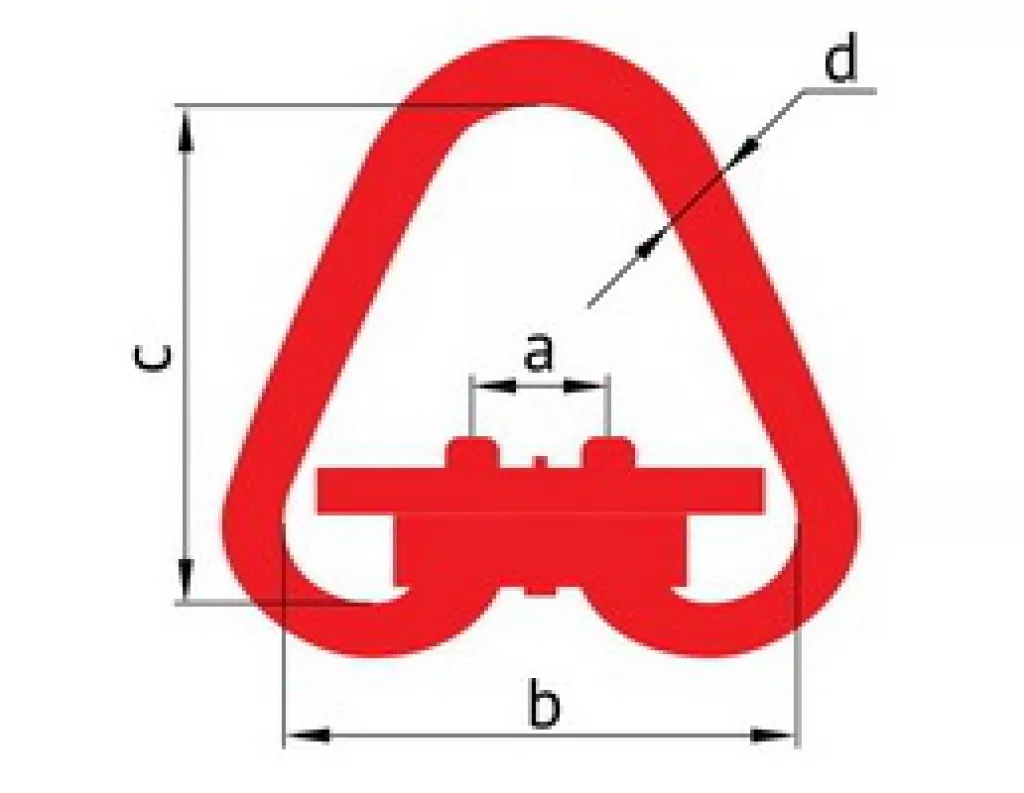

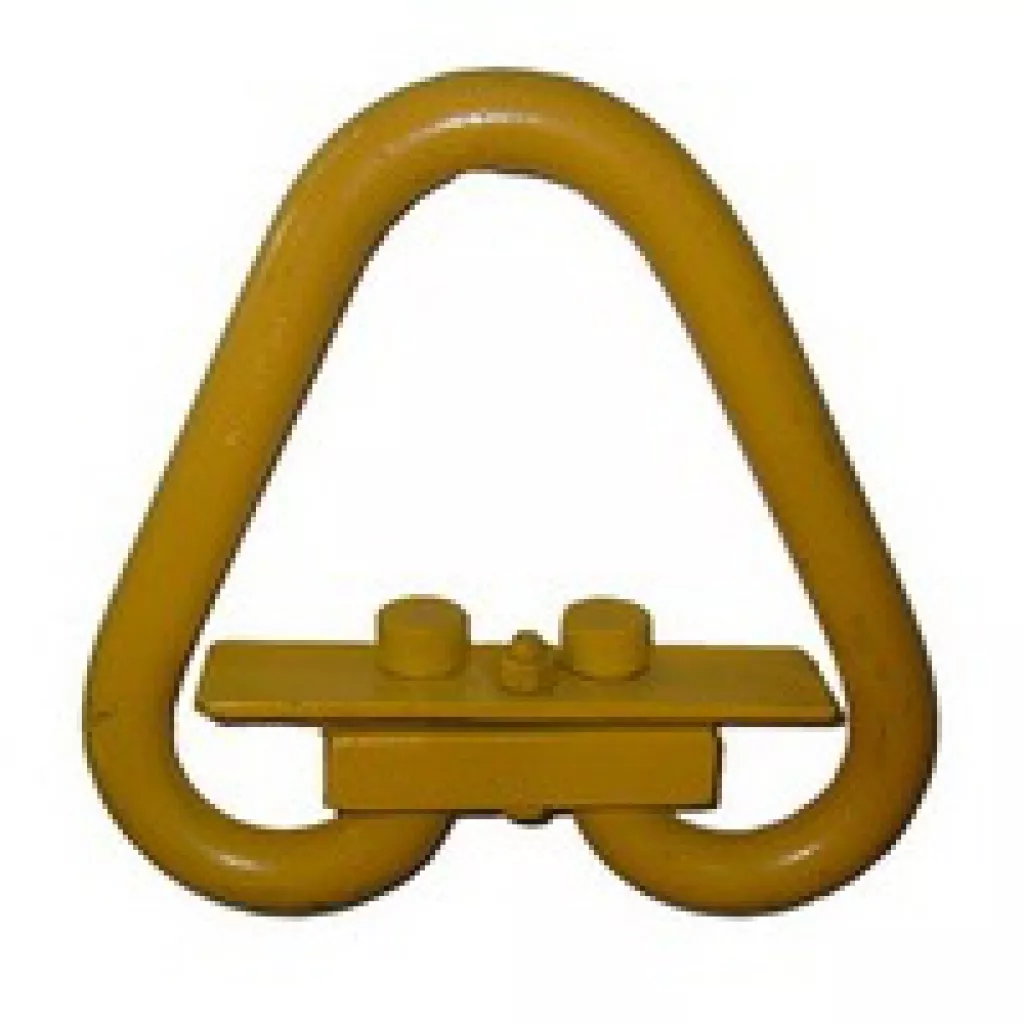

Звено треугольное разъемное используется в качестве верхнего концевого элемента стропа. Разъемная конструкция звена более универсальна в использовании в сравнении со звеньями типа Т, лирообразная форма звена нашла широкое применение при изготовлении многоветвевых строп. Звенья РТ не используются в стропах типа 1Ск и 3СК (нечетное количество ветвей), поскольку нагрузка распределяется по углам звена. Звенья типа РТ изготавливаются из круглой стали методом гибки в холодном или горячем состоянии.
| Наименование |
г/п, т |
Размер, мм |
Вес, кг |
| A |
B |
C |
D |
| Рт1-1,0 |
1,0 |
32,0 |
126,0 |
115,0 |
14,0 |
1,0 |
| Рт1-1,6 |
1,6 |
38,0 |
156,0 |
140,0 |
18,0 |
1,7 |
| Рт1-2,0 |
2,0 |
42,0 |
174,0 |
160,0 |
20,0 |
2,3 |
| Рт1-2,5 |
2,5 |
50,0 |
192,0 |
175,0 |
22,0 |
3,0 |
| Рт1-3,2 |
3,2 |
55,0 |
200,0 |
185,0 |
25,0 |
4,1 |
| Рт1-4,0 |
4,0 |
60,0 |
228,0 |
215,0 |
38,0 |
5,8 |
| Рт1-5,0 |
5,0 |
68,0 |
260,0 |
240,0 |
32,0 |
8,5 |
| Рт1-6,3 |
6,3 |
74,0 |
289,0 |
265,0 |
35,0 |
11,0 |
| Рт1-8,0 |
8,0 |
82,0 |
322,0 |
295,0 |
40,0 |
15,5 |
| Рт1-10,0 |
10,0 |
90,0 |
355,0 |
325,0 |
45,0 |
22,4 |
| Рт1-12,5 |
12,5 |
100,0 |
390,0 |
360,0 |
50,0 |
30,0 |
| Рт1-16,0 |
16,0 |
110,0 |
425,0 |
395,0 |
55,0 |
41,1 |
| Рт1-20,0 |
20,0 |
120,0 |
460,0 |
430,0 |
60,0 |
52,3 |
| Рт1-25,0 |
25,0 |
130,0 |
495,0 |
465,0 |
65,0 |
65,1 |
![]()
![]()
Звено LL используется при изготовлении цепных строп в качестве соединительного элемента. Звено не является концевым элементом, оно необходимо для соединения цепи со звеньями типа Ов и Рт, крюками без вилочного сопряжения, а также концов цепи при изготовлении строп типа УСЦ. Звено имеет разборную конструкцию, что позволяет оперативно заменить концевой элемент цепного стропа при необходимости. Размер звена LL подбирается в соответствии с размером звеньев цепи.
<
| Наименование |
г/п, т |
Размер, мм |
Вес, кг |
| A |
B |
C |
| 6-8 |
1.5 |
14,0 |
45,0 |
18,0 |
8,0 |
| 8-8 |
2.0 |
19,0 |
55,0 |
22,0 |
12,0 |
| 10-8 |
3.2 |
25,0 |
68,0 |
26,0 |
13,0 |
| 13-8 |
5.4 |
27,0 |
85,0 |
32,0 |
17,0 |
| 16-8 |
8.0 |
35,0 |
106,0 |
40,0 |
21,0 |
| 20-8 |
12.5 |
41,0 |
122,0 |
46,0 |
22,0 |
| 26-8 |
21.2 |
59,0 |
152,0 |
58,0 |
29,0 |
| 32-8 |
31.5 |
68,0 |
176,0 |
68,0 |
36,0 |
